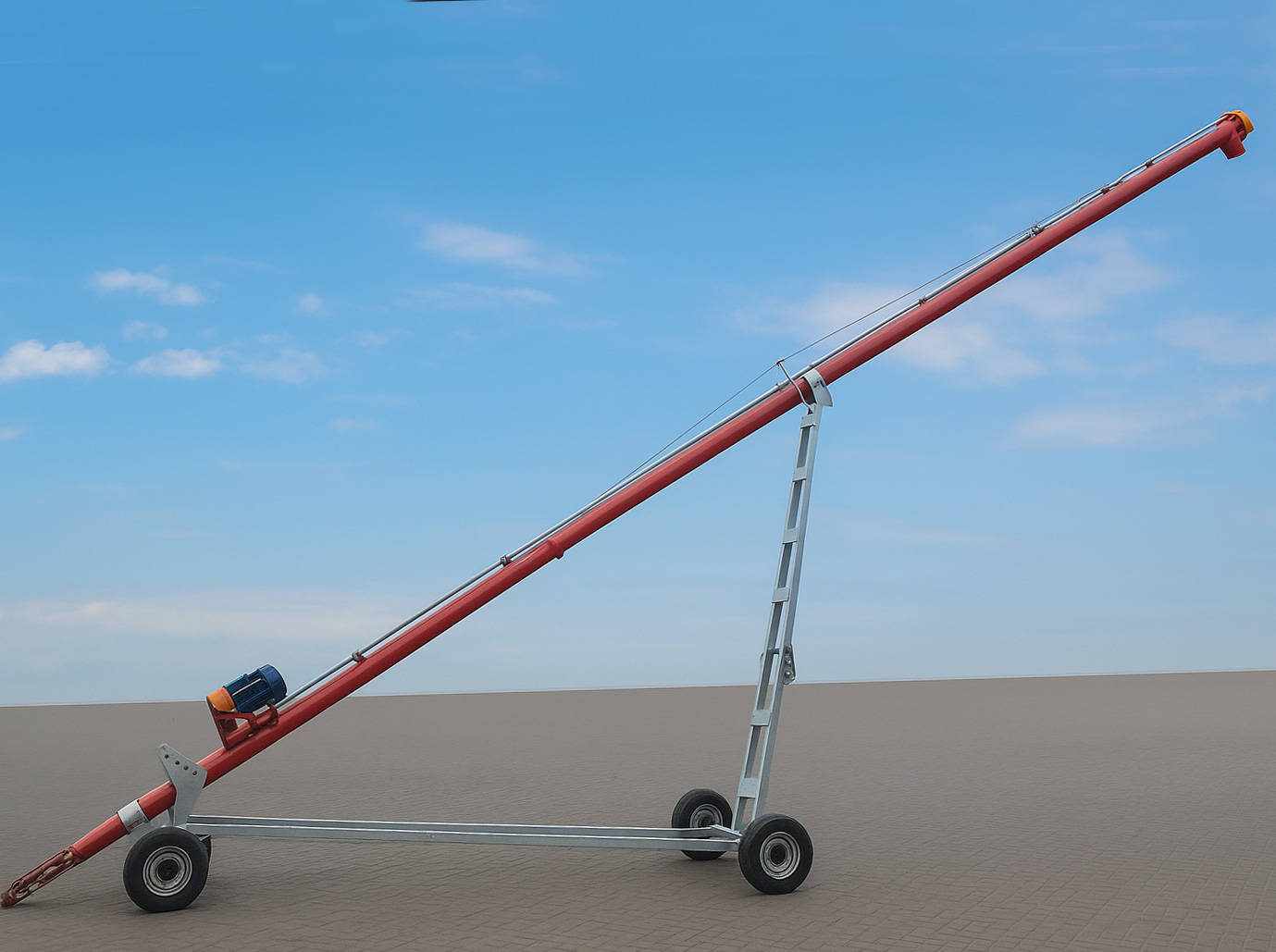

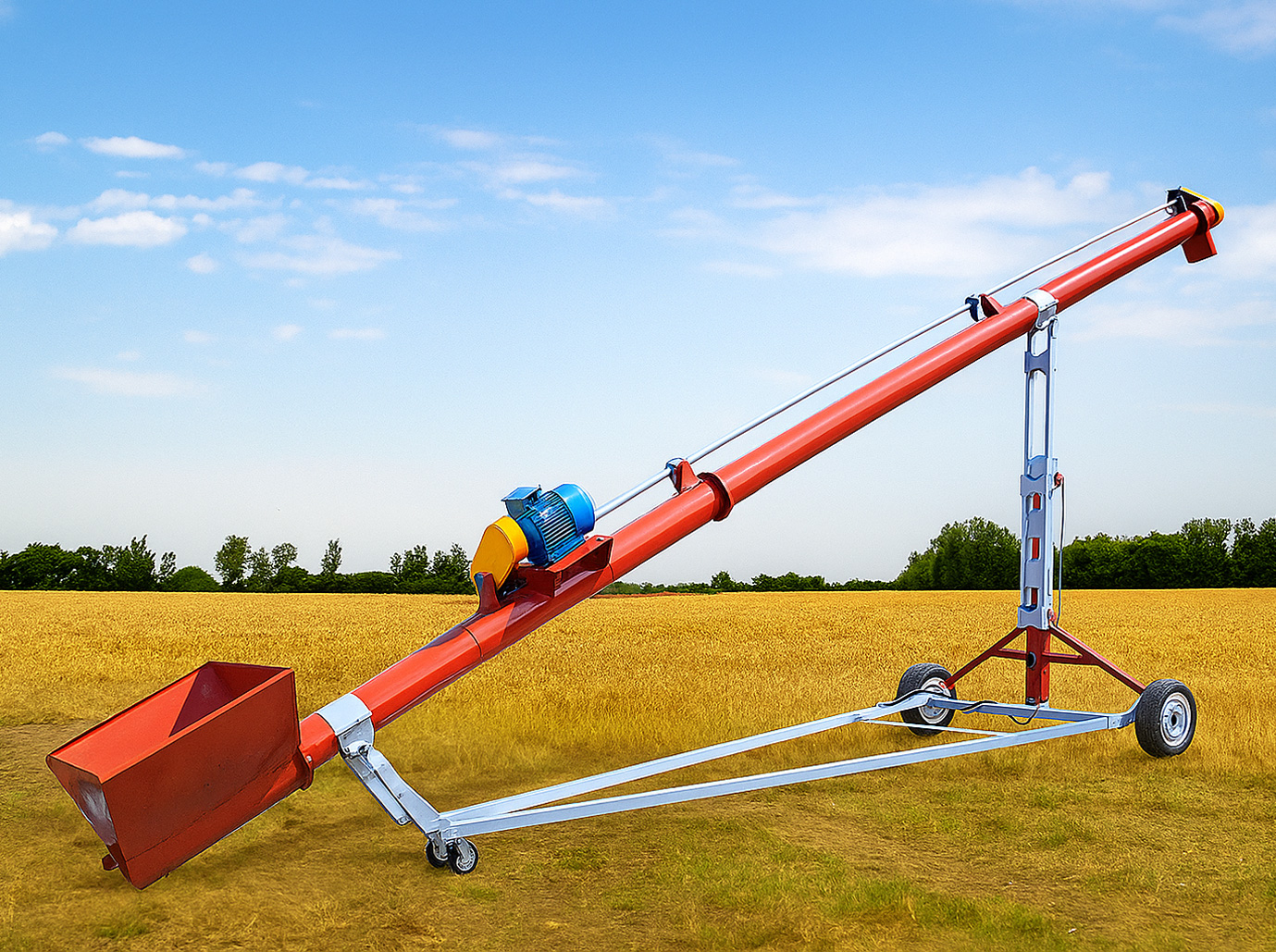

Stationäre Schnecke SS

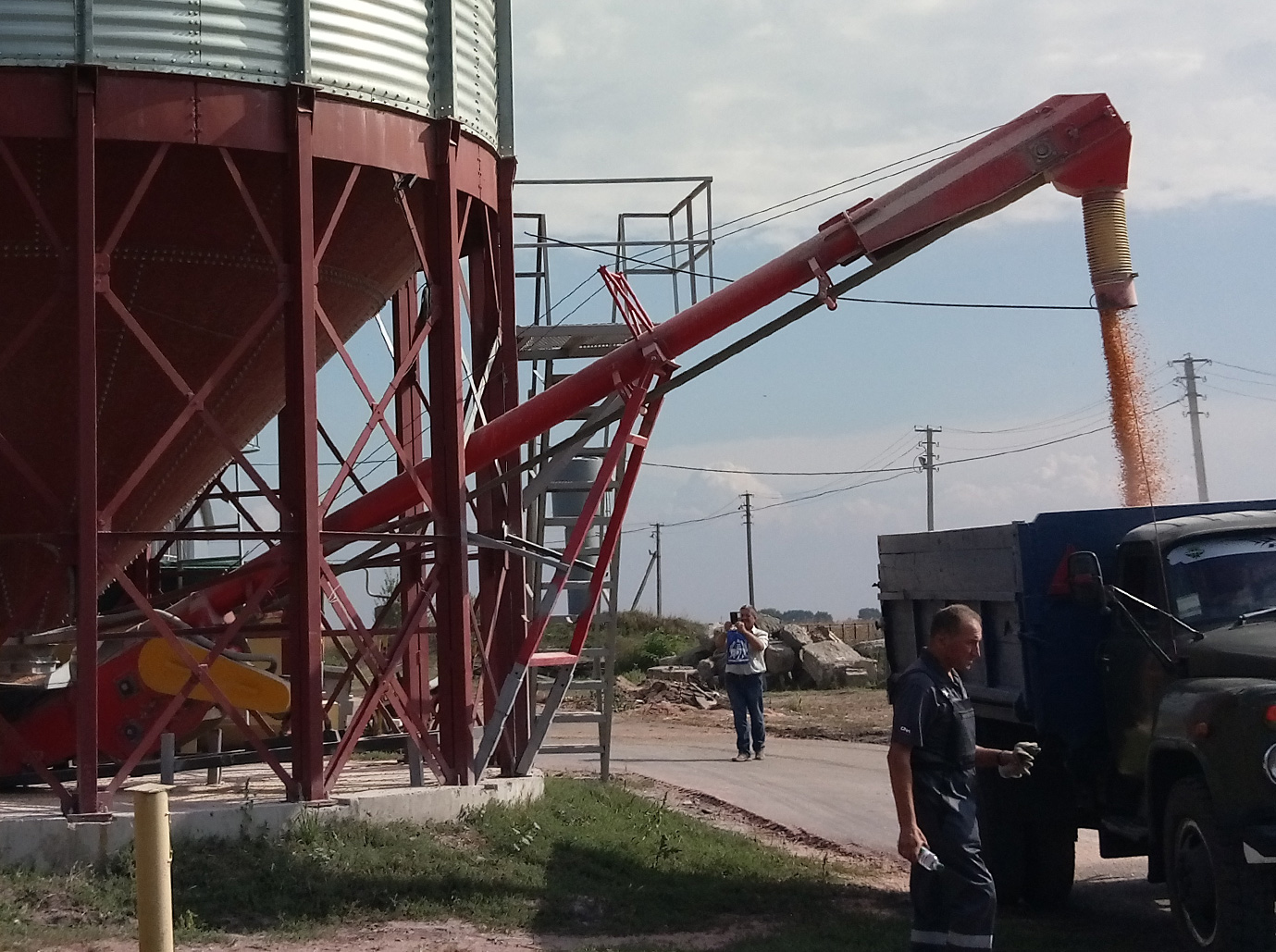

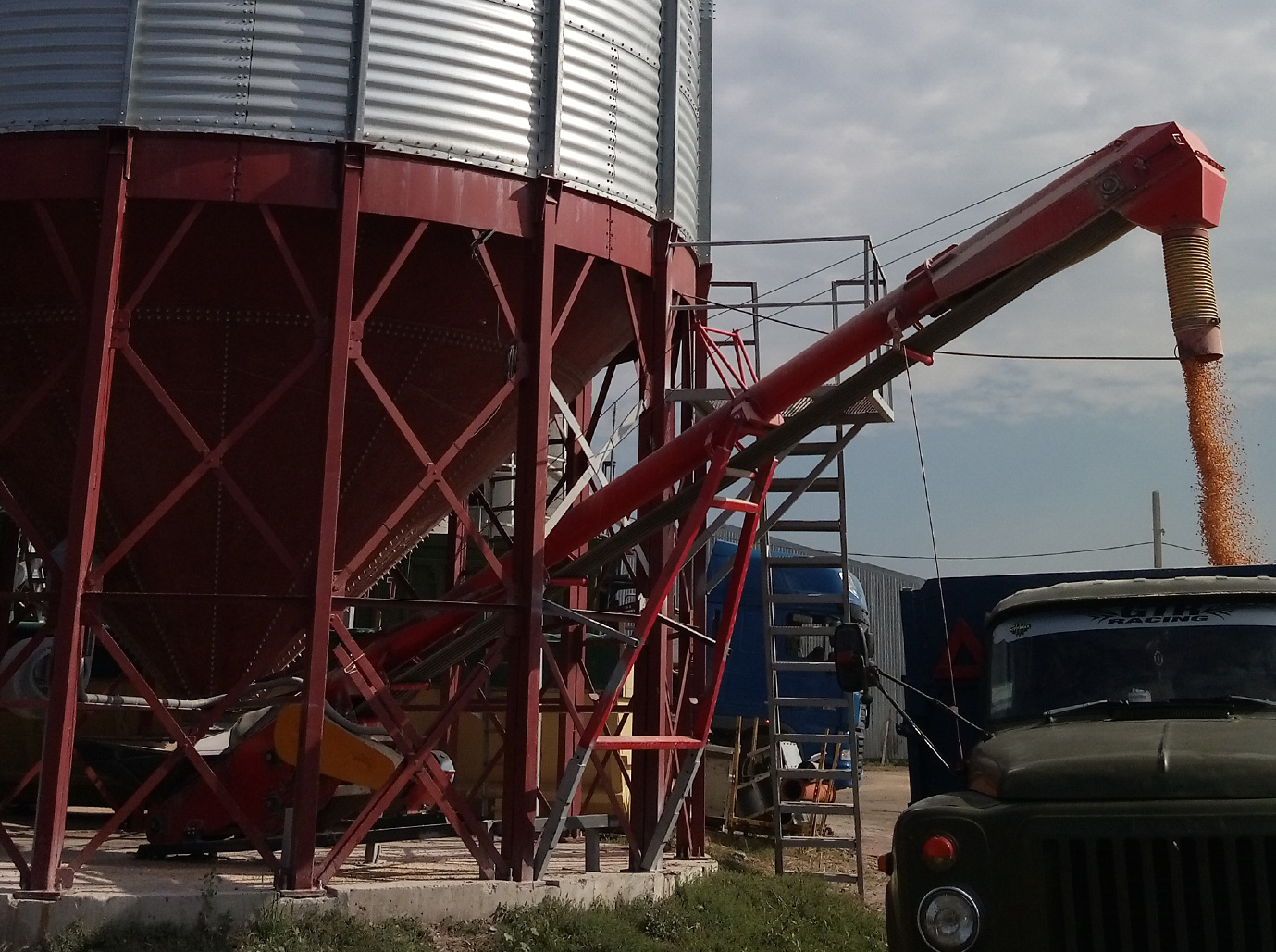

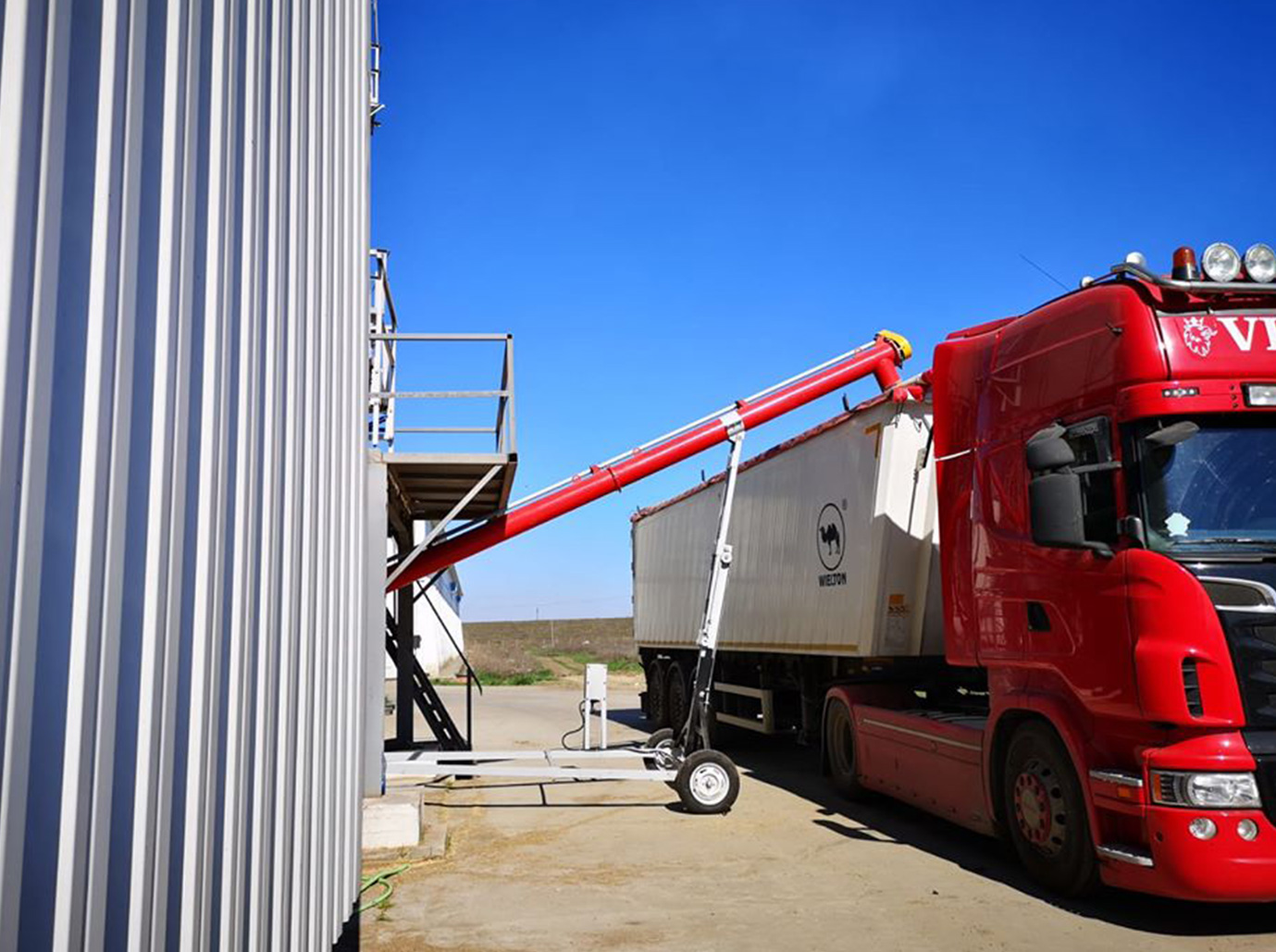

Die stationären Schnecken der Serie SSH sind leistungsstarke Anlagen mit Elektroantrieb zur Förderung von Getreide und anderen Schüttgütern in Bunker, Silos oder Lagerlinien. Die Spirale in einem Stahlrohr sorgt für einen gleichmäßigen und effizienten Materialtransport, während der einstellbare Neigungswinkel und die Entladehöhe eine flexible Anpassung an verschiedene Aufgaben ermöglichen. Die einfache Konstruktion, die robuste Korrosionsschutzbeschichtung und die modulare Bauweise machen diese Schnecke zu einem zuverlässigen Helfer auf landwirtschaftlichen Betrieben, in Siloanlage und Getreidelager.
Charakteristisch:
| № | Durchmesser, mm | Länge L, m | Leistung Elektromotor, kW |
Schraubenhebevorrichtung |
Vorderräder |
| 1 | Ø 200 | 7,5 | 5,5 | Winde | 175-65 R13 |
| 2 | 10 | 7,5 | Hydraulischer Handwagenheber, 40 mm Vorbau |
175-65 R14 | |
| 3 | 12,5 | 7,5 | Hydraulischer Handwagenheber, 40 mm Stange |
175-65 R14 | |
| 4 | 15 | 11 | Hydraulischer Handwagenheber, 35 mm Schaft |
10/75-15,3 | |
| 5 | 18,5 | 15 | Wasserkraftwerk | 10/75-15,3 | |
| 6 | 24 | 22 | Wasserkraftwerk | 10/75-15,3 | |
| 7 | Ø 250 | 7,5 | 7,5 | Winde | 175-65 R14 |
| 8 | 10 | 11 | Hydraulischer Handwagenheber, 40 mm Stange |
175-65 R14 | |
| 9 | 12,5 | 15 | Hydraulischer Handwagenheber, 40 mm Vorbau |
175-65 R14 | |
| 10 | 15 | 18 | Hydraulischer Handwagenheber, 35 mm Schaft |
10/75-15,3 | |
| 11 | 18,5 | 22 | Wasserkraftwerk | 10/75-15,3 | |
| 12 | 24 | 25 | Wasserkraftwerk | 10/75-15,3 |

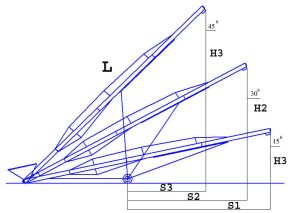

Мostmögliche Schraubenparameter
| № | Länge, L | Durchmesser, mm |
Winkel der Neigung, L | ||||||||
| ∠ 15° | ∠2 5° | ∠35° | |||||||||
| H1, m | S1, m | Produktivität, t/h |
H2, m | S2, m | Produktivität, t/h |
H3, m | S3, m | ||||
| 1 | 7,5 | Ø 200 | 2,1 | 2,6 | 40 | 3,3 | 2,2 | 35 | 4,2 | 1,6 | 30 |
| 2 | 10 | 2,7 | 2,4 | 4,3 | 1,8 | 5,8 | 1,0 | ||||
| 3 | 12,5 | 3,3 | 4,8 | 5,4 | 4,1 | 7,3 | 3,0 | ||||
| 4 | 15 | 5,7 | 6,1 | 7,2 | 5,4 | 8,2 | 4,8 | ||||
| 5 | 18,5 | 7,1 | 8,3 | 8,9 | 7,5 | 10,2 | 6,7 | ||||
| 6 | 24 | 6,2 | 13,6 | 12 | 11,2 | 16,9 | 7,4 | ||||
| 7 | 7,5 | Ø 250 | 2,2 | 2,5 | 60 | 3,2 | 2,1 | 50 | 4,3 | 1,5 | 40 |
| 8 | 10 | 2,7 | 2,3 | 4,3 | 1,8 | 5,8 | 0,9 | ||||
| 9 | 12,5 | 3,3 | 4,7 | 5,4 | 4,0 | 7,3 | 2,0 | ||||
| 10 | 15 | 5,7 | 6,0 | 7,2 | 5,3 | 8,2 | 4,7 | ||||
| 11 | 18,5 | 7,0 | 8,3 | 9,0 | 7,3 | 10,4 | 6,5 | ||||
| 12 | 24 | 6,2 | 13,6 | 12 | 11,2 | 16,9 | 7,4 | ||||
Wie es funktioniert:
Stationäre Förderschnecken mit Elektromotorantrieb
Erdbohrer: Stahl, Rohrstärke 2 mm, beschichtet mit korrosionsschützender Autolackierung oder verzinkt, in Abschnitten zusammenklappbar (ein Abschnitt ist 2,5 m lang, die Abschnitte sind mit Schrauben und Muttern miteinander verbunden). Der Neigungswinkel und die Abwurfhöhe werden mit Hilfe einer Winde eingestellt, die den Träger entlang der Schiene bewegt. Die Schnecke ist mit einem Schieber ausgestattet, um den Getreidefluss zu regulieren.

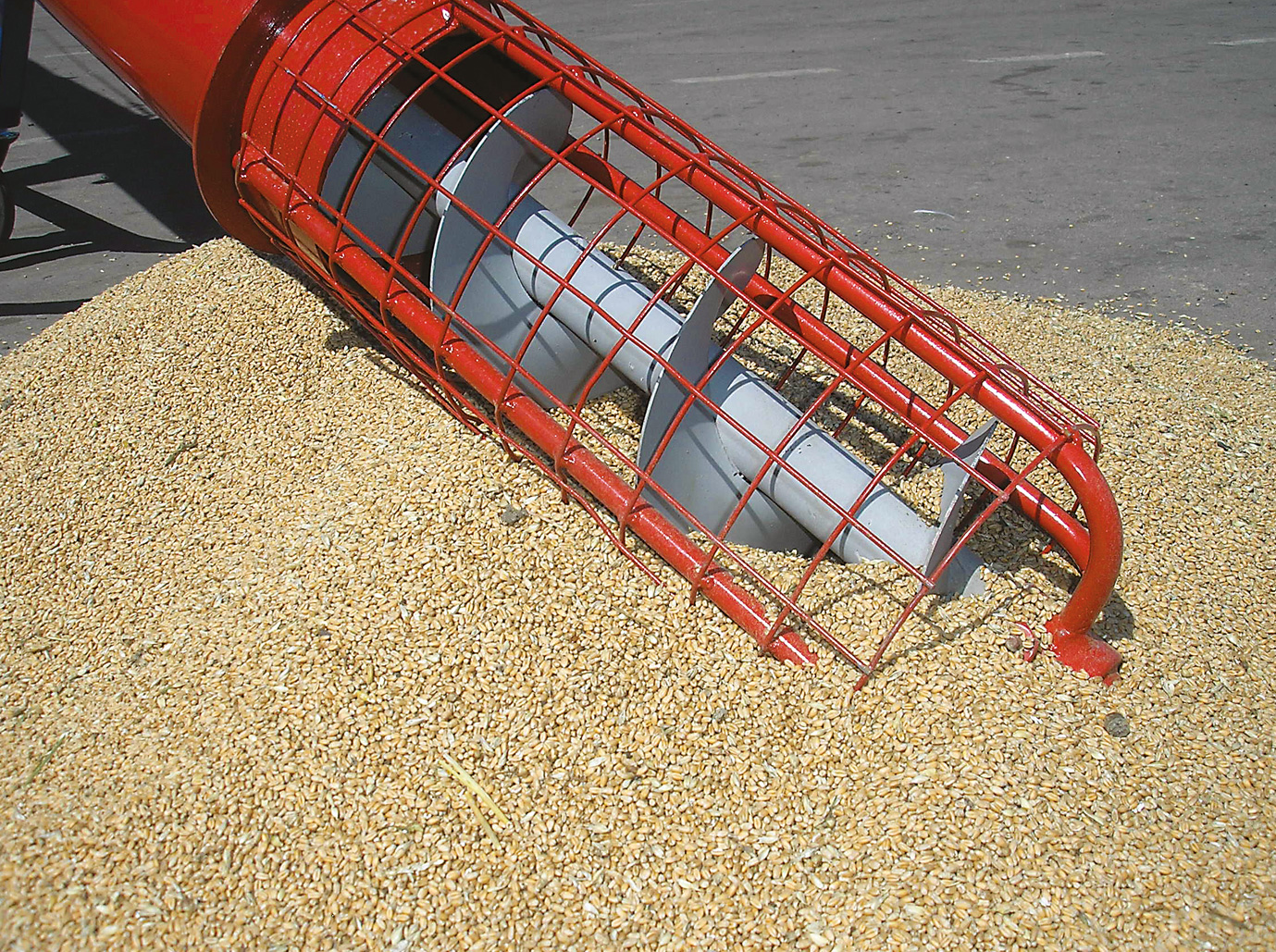

Förderschnecke: Stahl, 4/2 mm starkes, gewalztes Förderband, in Sektionen gefaltet (eine Sektion ist 2,5 m lang, die Sektionen sind durch verschraubte Flansche miteinander verbunden, keine Zwischenstützen).

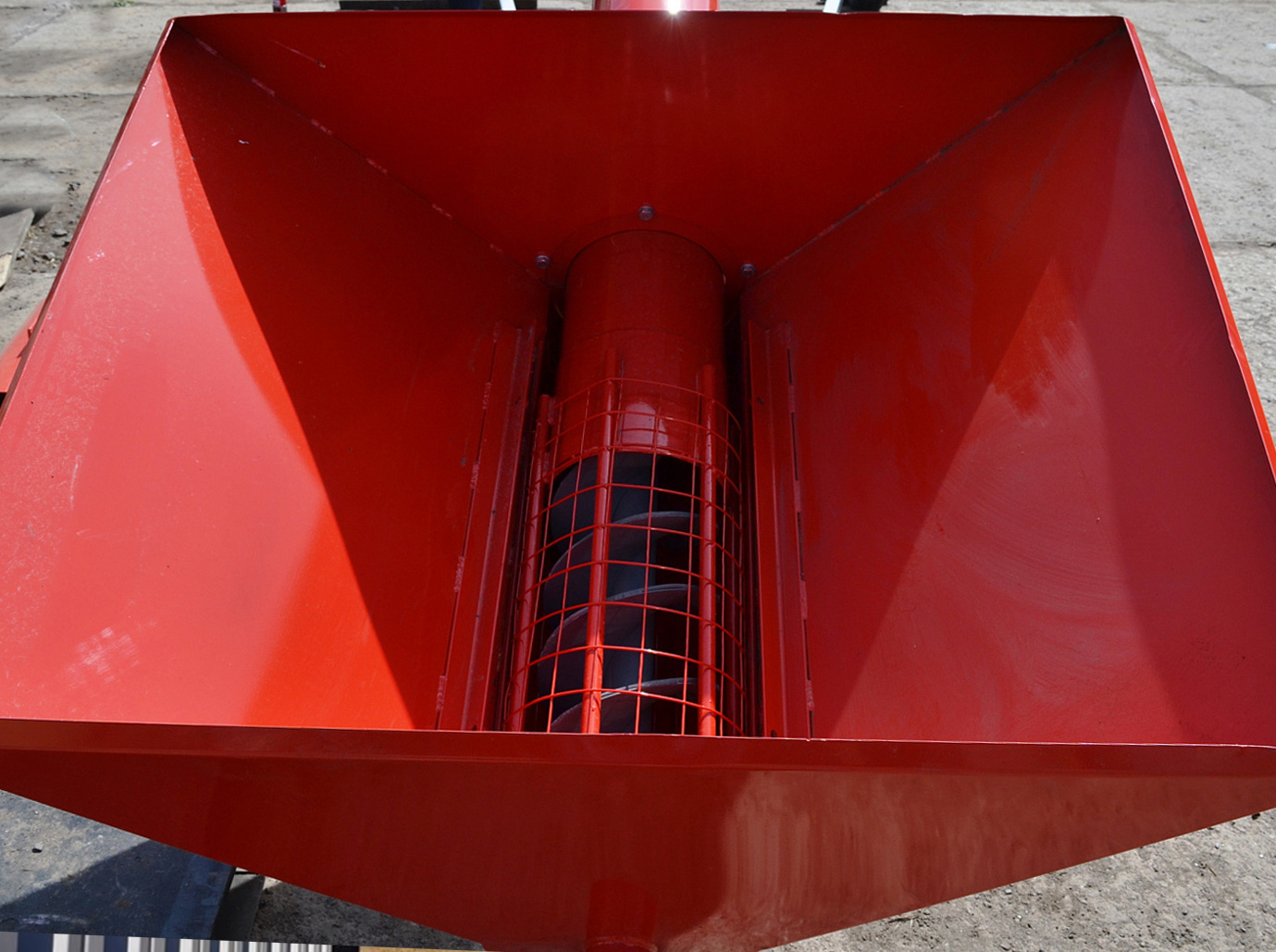

Aufnahmetrichter: Stahl, abnehmbar, Metallstärke 2 mm, lackiert, Größe 1000×1000 mm, Höhe 700-900 mm.
Kompletter Satz SS
- Räder;
- Die Förderspirale ist aus massivem Stahl gefertigt;
- Winde zum Einstellen des Neigungswinkels;
- Zwischenwellenstützen;
- Elektromotor mit einem Startpaket;
- Empfangstrichter 1000*1000
Antrieb: Elektromotorisch.
