BNP-12 Nachladetrichter

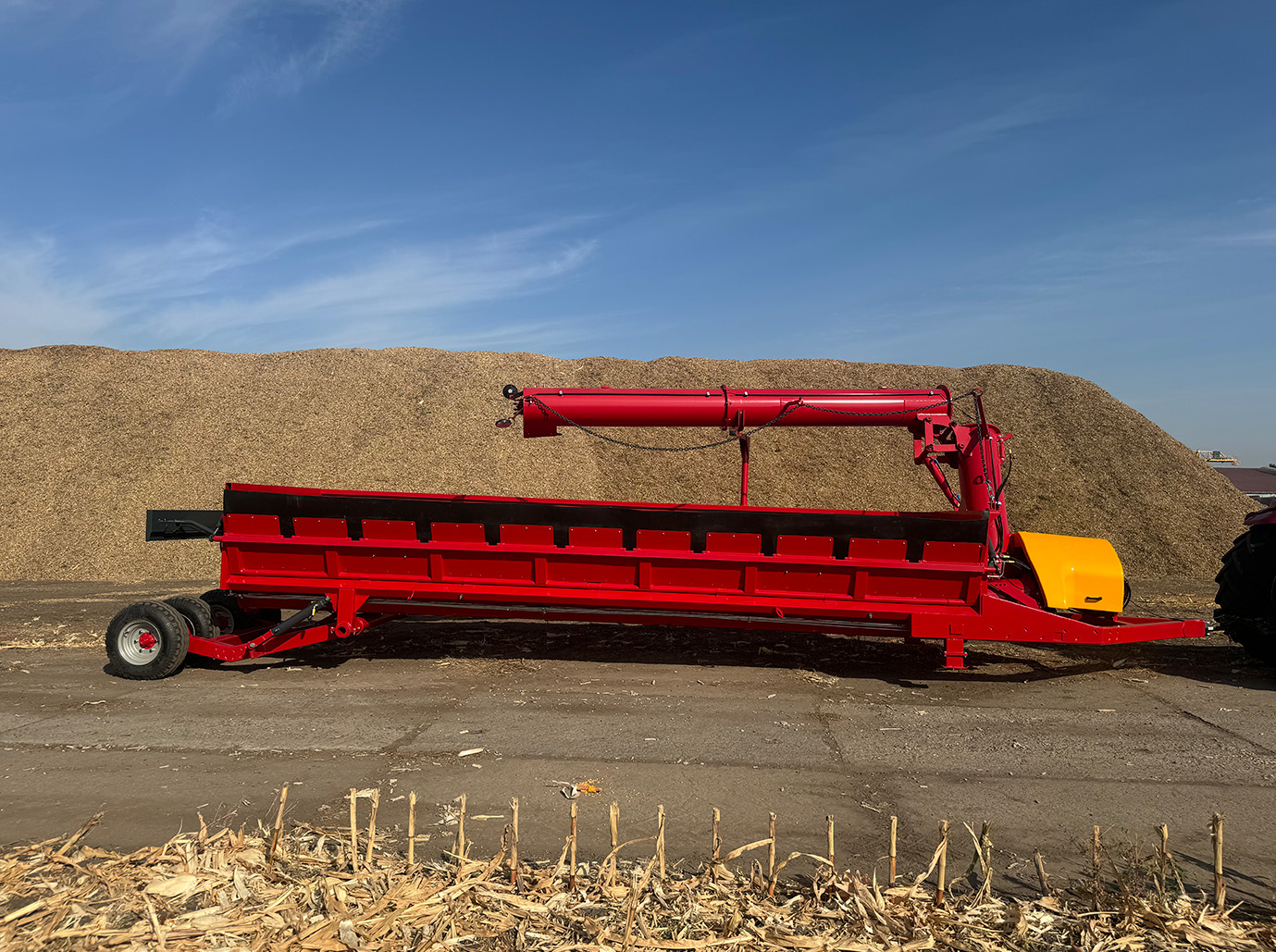

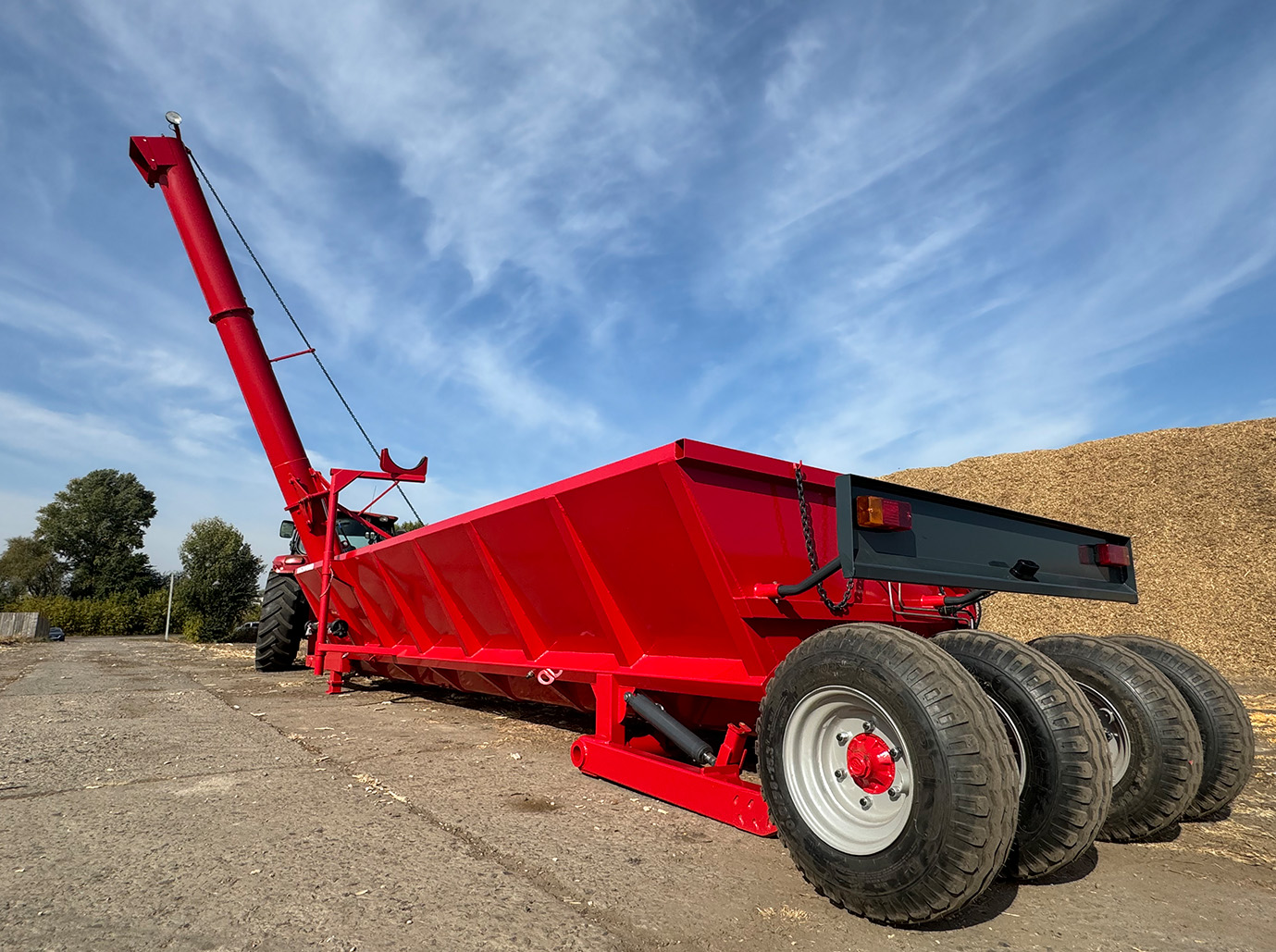

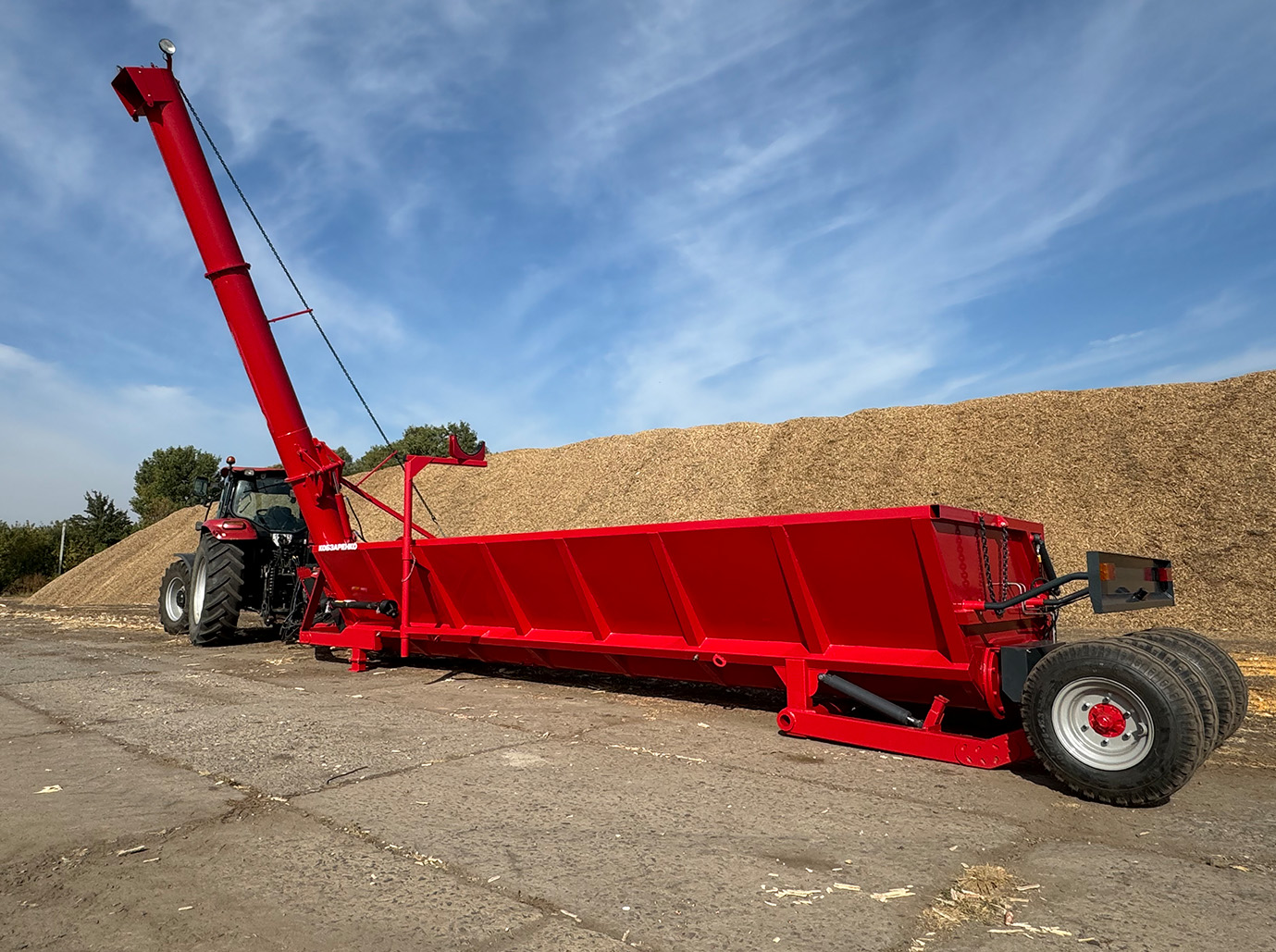

Der BNP-12 ist ein Umfüllbunker für den effizienten Transport von Getreide, Saatgut und Mineraldüngern. Er nimmt die Produkte von Getreidewagen, Kippern oder Anhängern auf und fördert sie direkt in Waggons, Getreideverpackungsmaschinen oder Streuer – ohne Umladung auf dem Hof. Leistungsstarke horizontale und vertikale Schnecken mit nahtlos gewalzten Spiralen sorgen für einen gleichmäßigen Materialfluss ohne Beschädigungen. Der BNP-12 spart Zeit, minimiert Verluste und steigert die Produktivität des Betriebs.
Charakteristisch:
| Eigenschaften | BNP-12 | |||
| Schneckendurchmesser, mm | 400 | 500 | ||
| Produktivität, t/h | 180 | 300 | ||
| Ausblashöhe, mm | 4300/5500 | 4300/5500 | ||
| Trichter: Länge, mm | 7 000 | 7 000 | ||
| Breite, mm | 2 500 | 2 500 | ||
| Höhe, mm | 920 | 920 | ||
| Volumen des Trichters,m3 | 12 | 12 | ||
| Entladen vom Wagen | Senkrecht zum Waggon | Senkrecht zum Waggon | ||
| Antrieb | des Traktor-BIP | des Traktor-BIP | ||
| Erforderliche Traktorleistung, PS | 82 | 120 | ||
Wie es funktioniert:
BNP-12 ARK
Sie werden für den Umschlag von Getreide, Mais, Sonnenblumen, Raps und Düngemitteln genutzt.
◊ besteht aus drei horizontalen und einer vertikalen Schnecke
◊ zwei Dosierschiebern
◊ 8/4 mm starkes, gewalztes Coil
◊ Zwei-Wege-Trichter Hebe- und Senkmechanismus
Kompletter Satz BNP-12 Arche

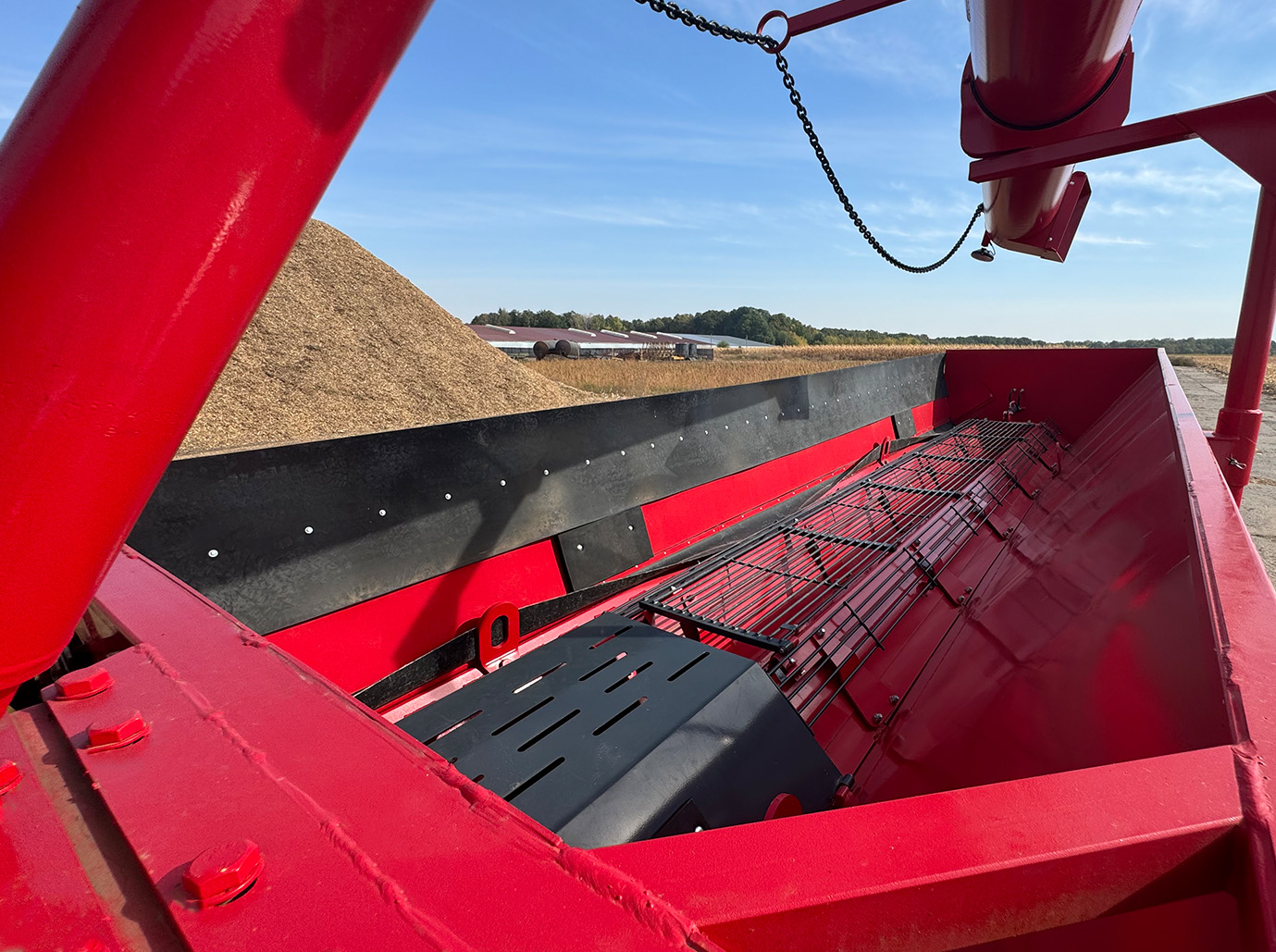

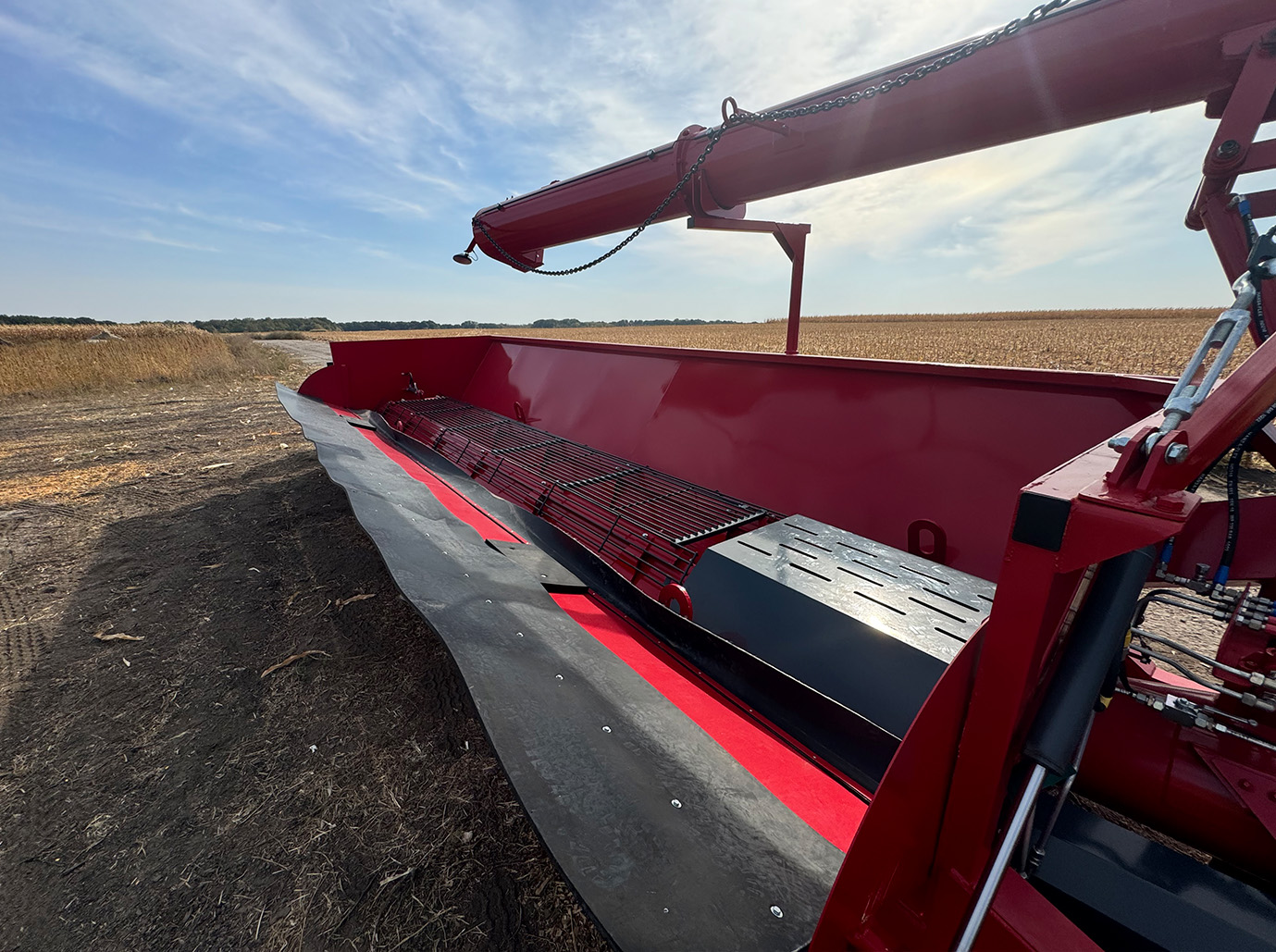

- Auffangtrichter mit einem Fassungsvermögen von 12 Kubikmetern (Trichterlänge 7 m)

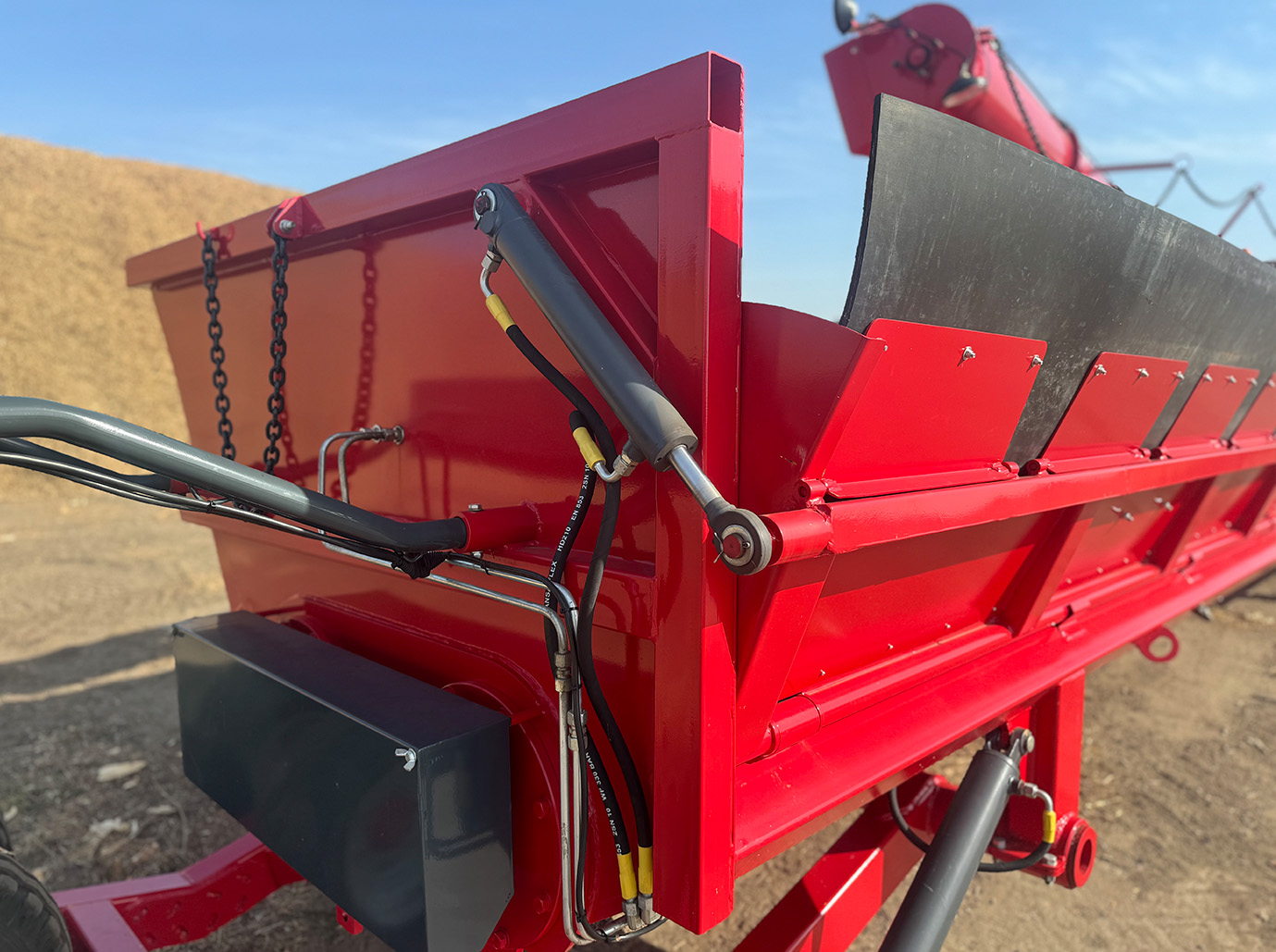

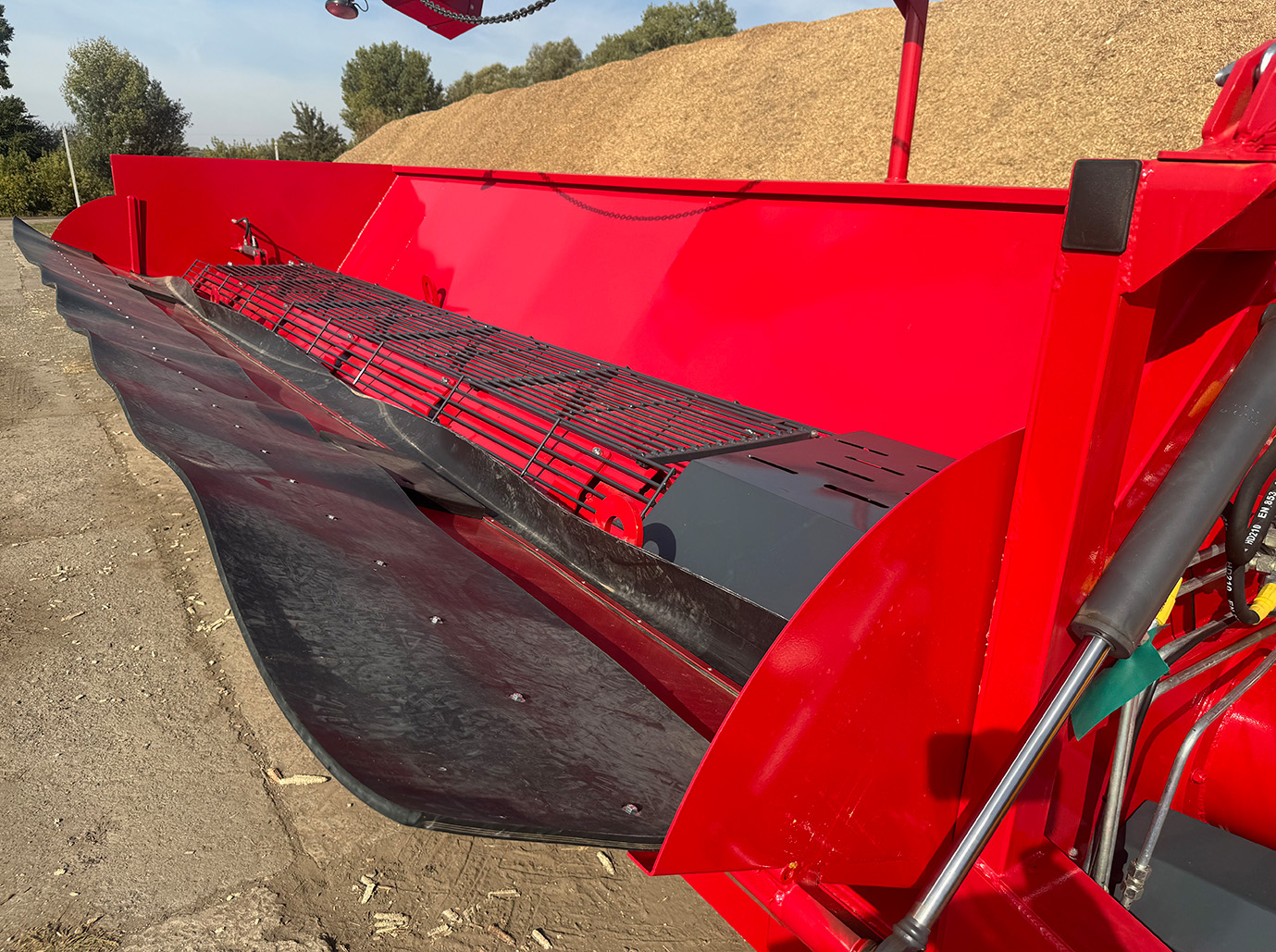

- Die hydraulisch klappbare Seite ermöglicht die seitliche Entladung von KAMAZ 55102-Fahrzeugen, ohne dass Getreide verschüttet wird.

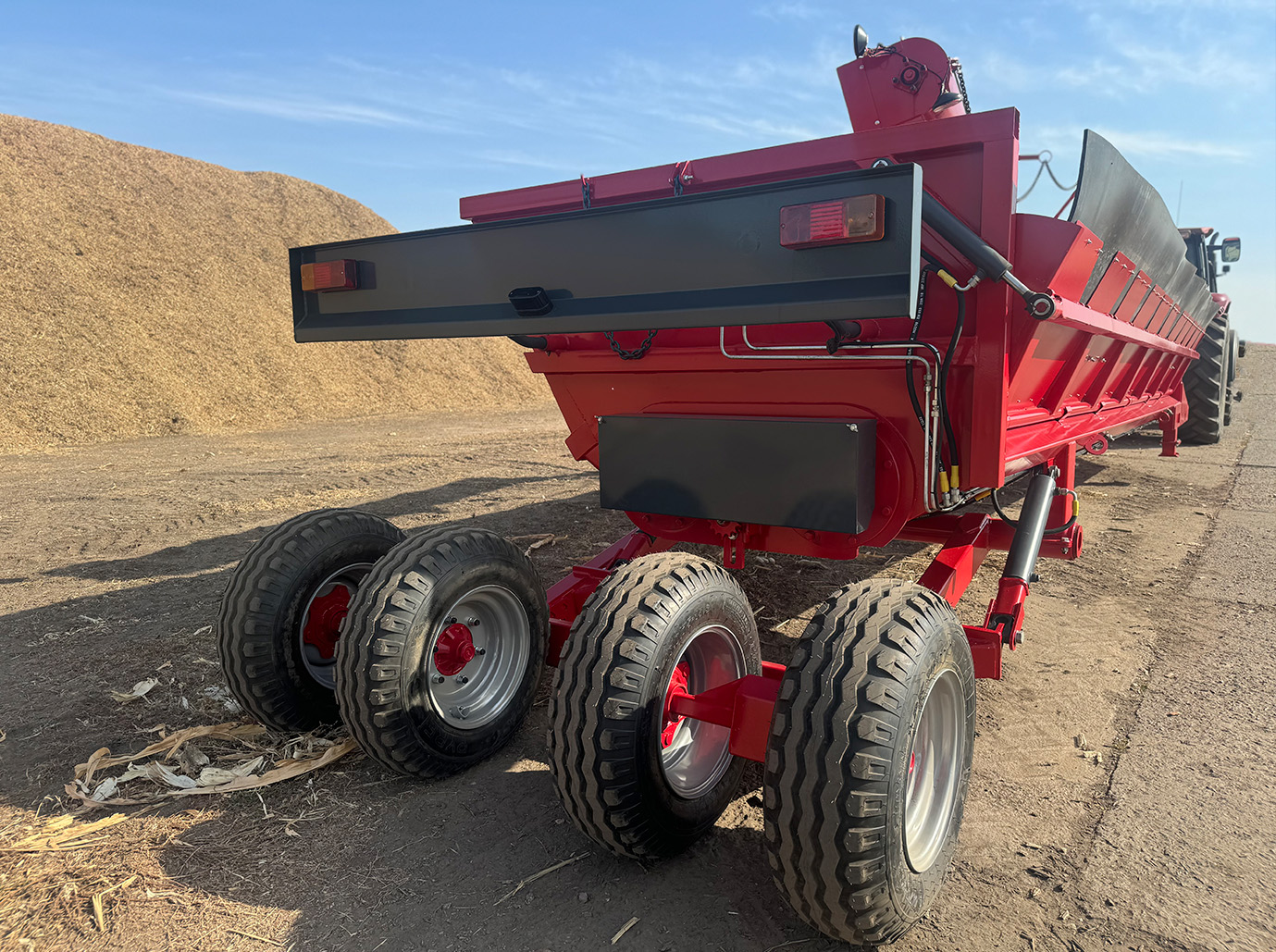

- Mechanismus zum Überführen des Trichters in die Transportposition eines Reifens 10/75-15.3

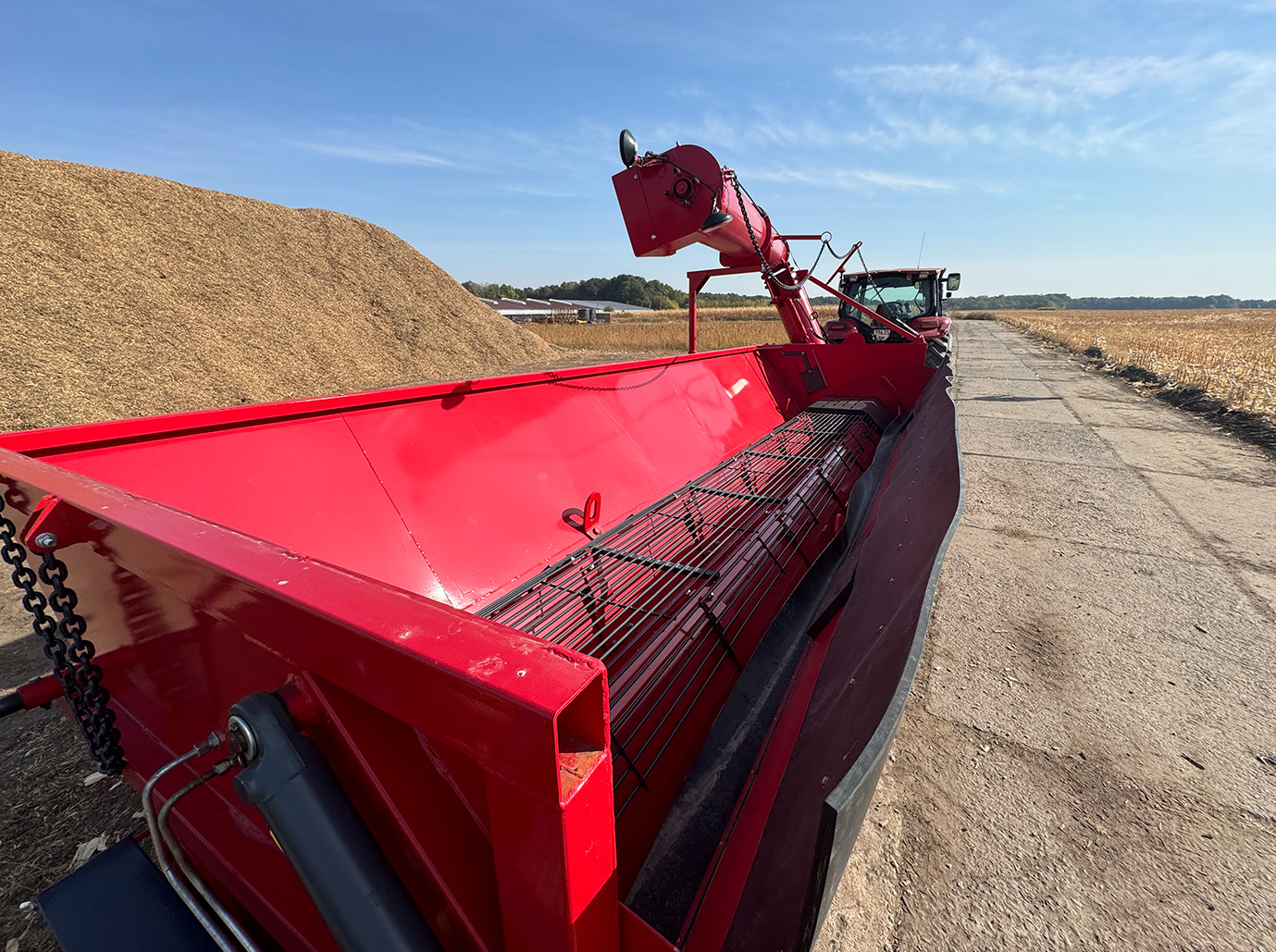

- Zwei Längsförderschnecken Ø300 mm (8/4 mm Spiralstärke, hergestellt in Italien)

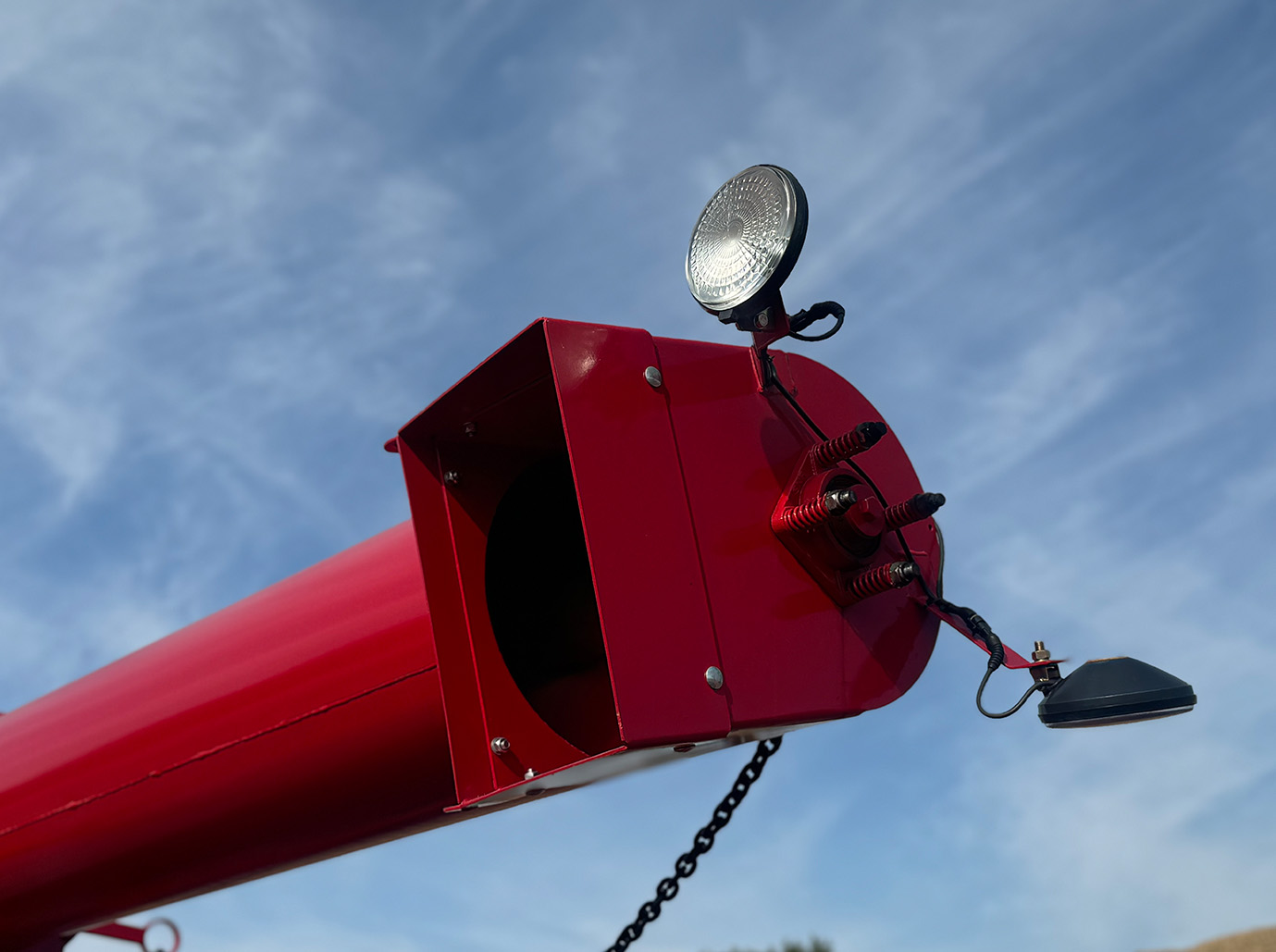

- Austragsschnecke Ø 400 mm, (massiv gewalzte Spirale 8/4 mm dick, hergestellt in Italien, Leistung 3 t/min, Austragshöhe 4,3 m)

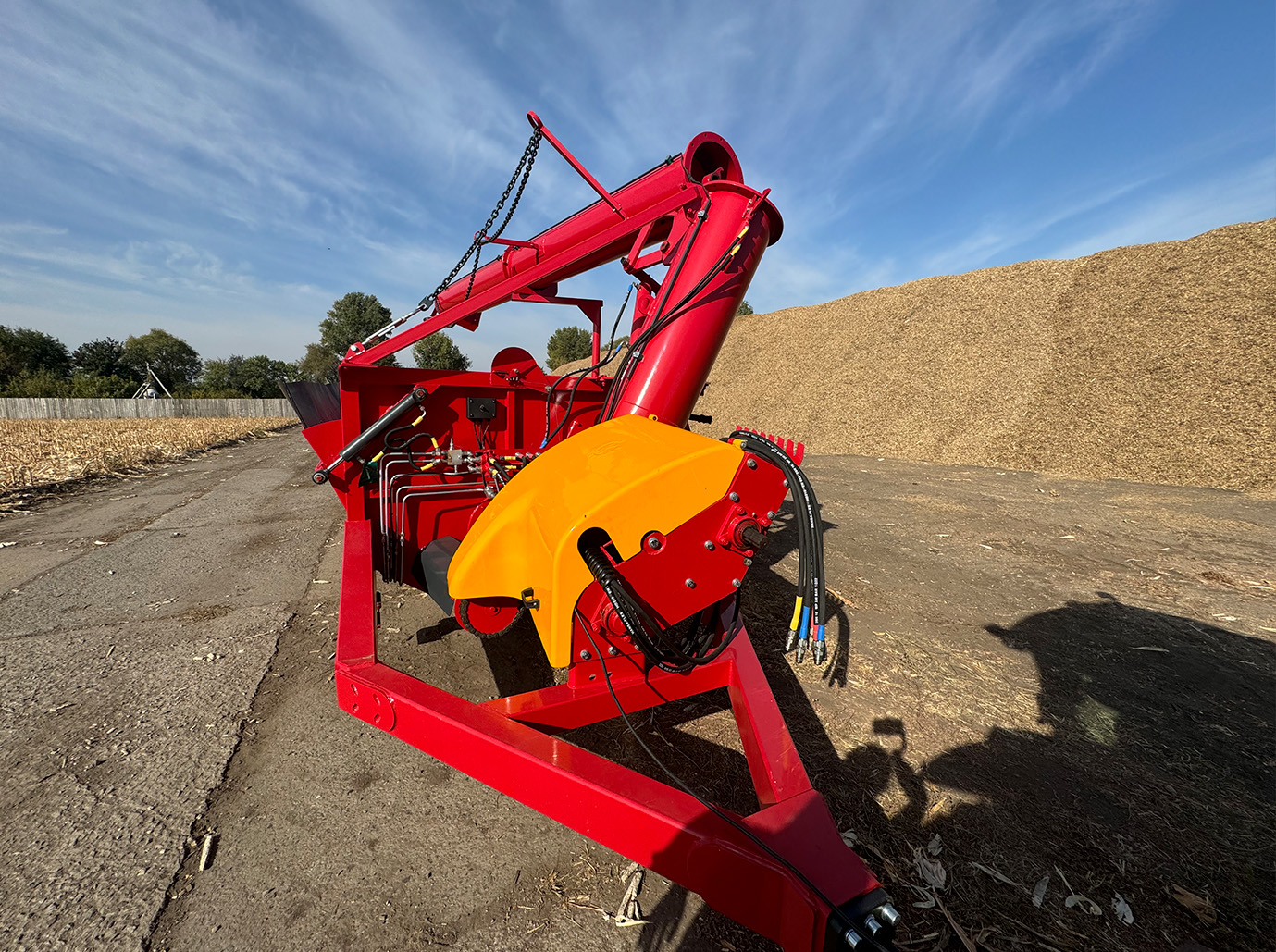

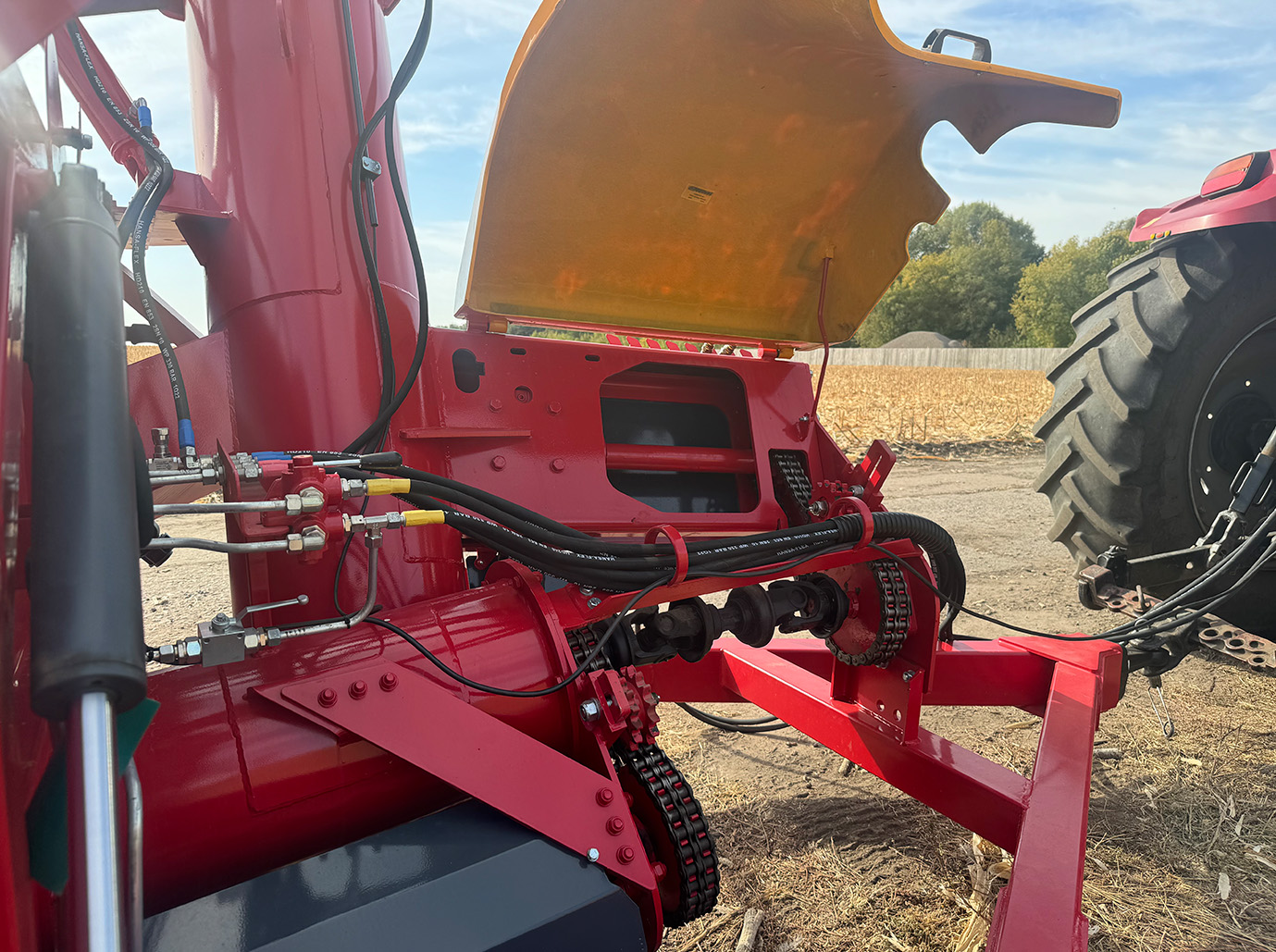

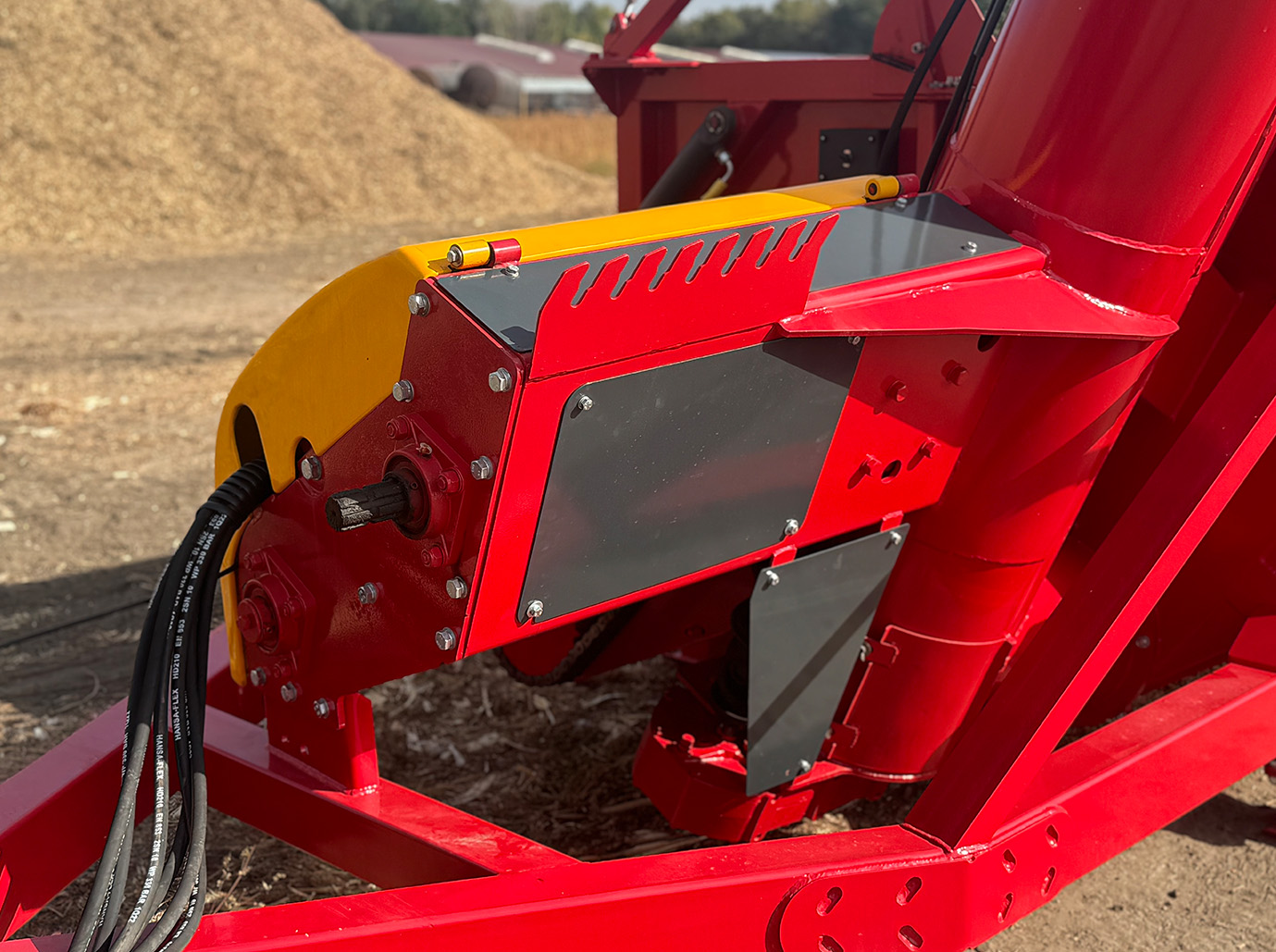

- Schneckenantrieb mit S2100- und IMR4-Getrieben (hergestellt von Bondioli und Pavesi Italien)

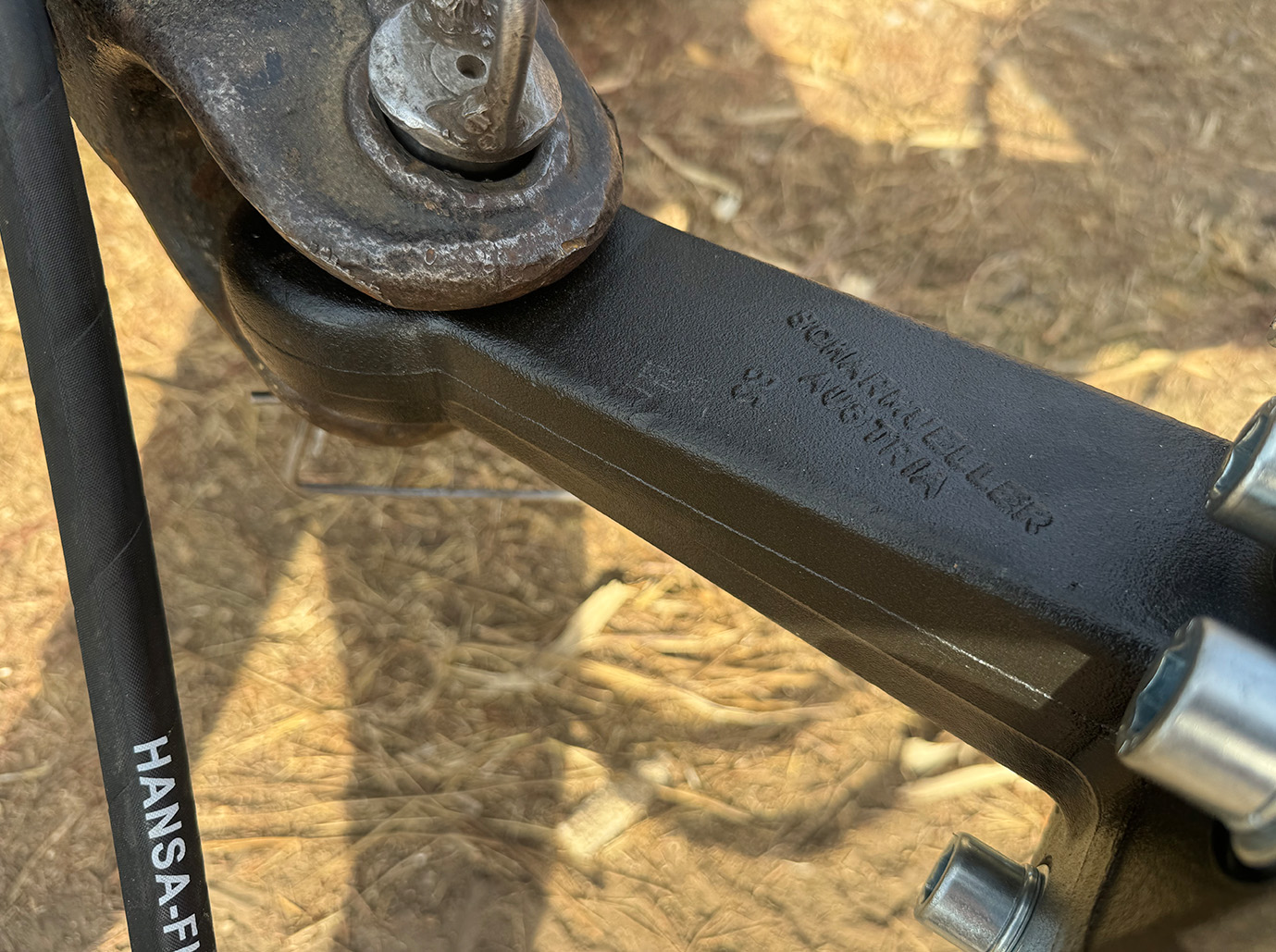

- Auswechselbarer Anhängerring Ø 90 mm

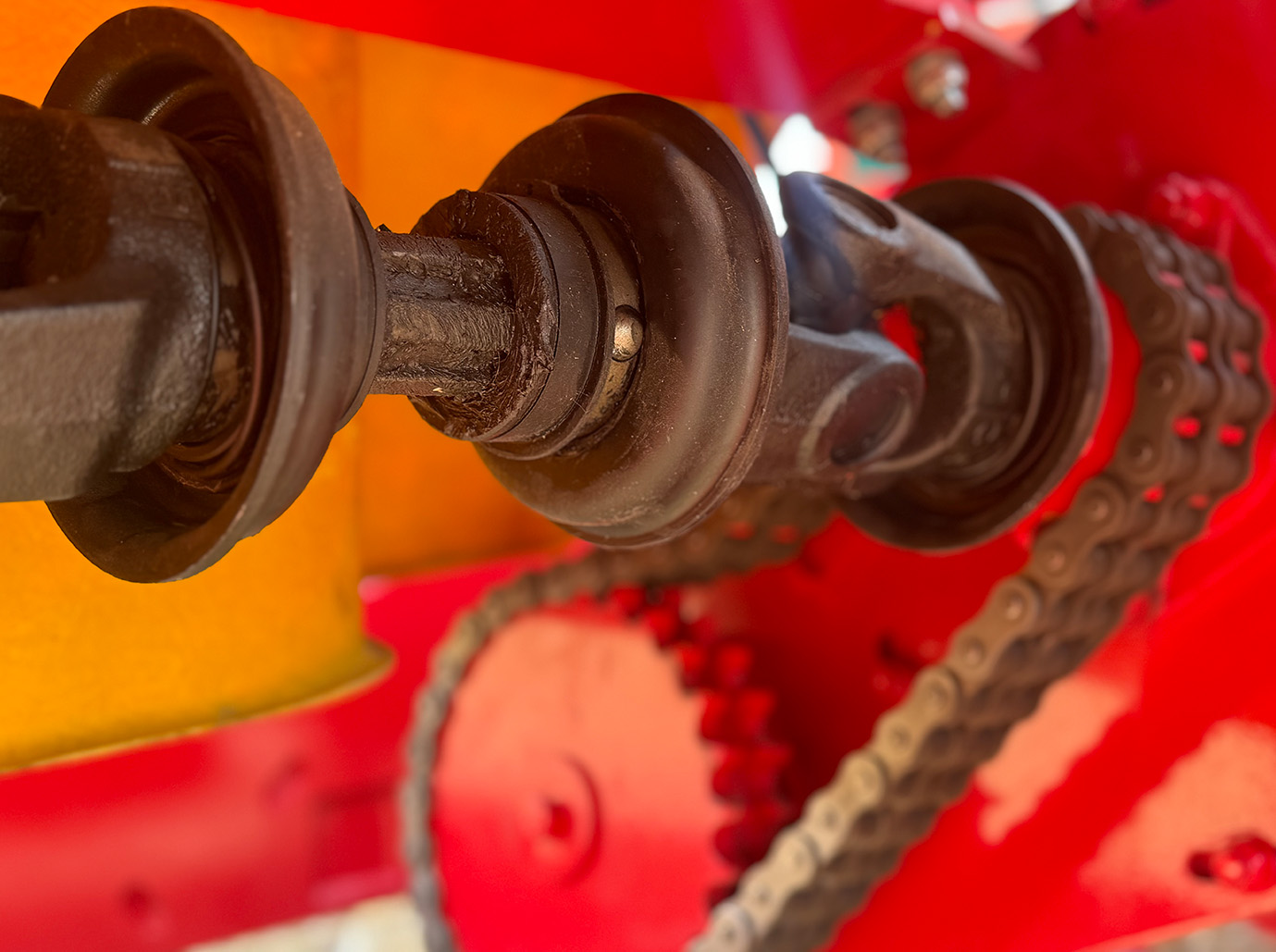

- Zapfwelle
- Für den Fall einer Notabschaltung ist ein Schieber mit einem Kanal zur Reinigung der vertikalen Schnecke vorgesehen, um den Trichter ohne Last wieder zu starten
Vorteile:
Mit dem BNP-12 Nachladetank können Sie den Streuer oder die Sämaschine direkt auf dem Feld beladen, ohne Umladen am Strom.
Der BNP-12 ist in erster Linie für den gängigsten Lkw, den KAMAZ 55102, konzipiert, der auf jedem Bauernhof zu finden ist. Eine spezielle Verlängerung des Aufnahmebehälters passt unter die Lücke zwischen der Seite und dem Boden des KAMAZ-LKWs und verhindert, dass Getreide auf den Boden fällt. Die vielfältigen Einsatzmöglichkeiten und die Vielseitigkeit des BNP-12 machen diese Maschine unentbehrlich für den Umschlag von: Mineraldünger und Saatgut für die Aussaat, Ladewagen, Getreidepackmaschinen, Getreidetrockner und Häckselmaschinen.
Der BNP-12 besteht aus einem Aufnahmetrichter, drei horizontalen Förderschnecken mit Dosierschieber und einer vertikalen Förderschnecke. Jede Schnecke ist mit einer perfekt zentrierten, festgewalzten Spirale aus Spezialstahl ausgestattet. Die Verwendung dieser Spiralen gewährleistet, dass das Getreide perfekt und ohne Beschädigung umgeladen wird. Der Antrieb der Schnecken erfolgt über die Zapfwelle eines Traktors der Klasse T-150K oder eines anderen Traktors.

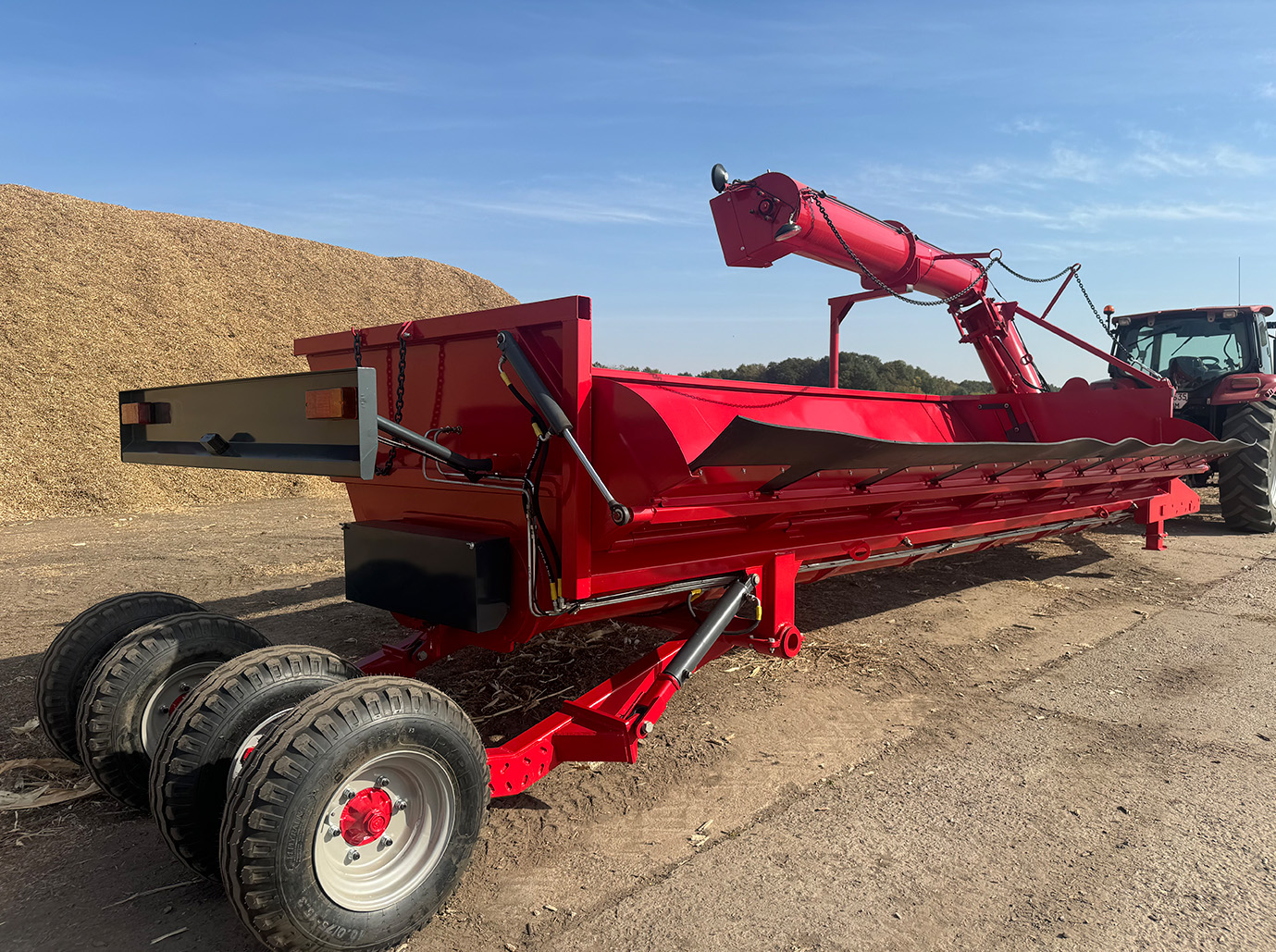

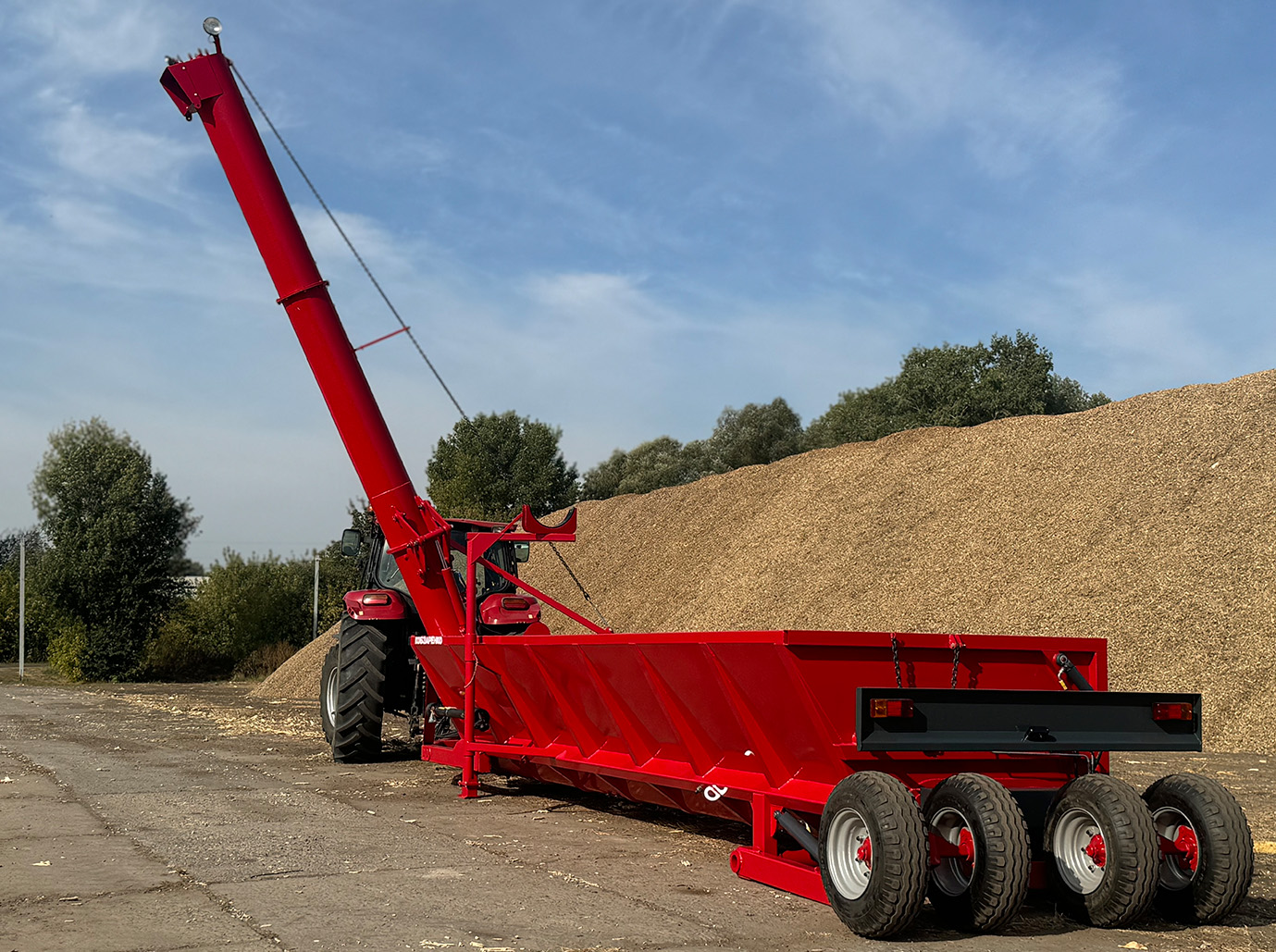

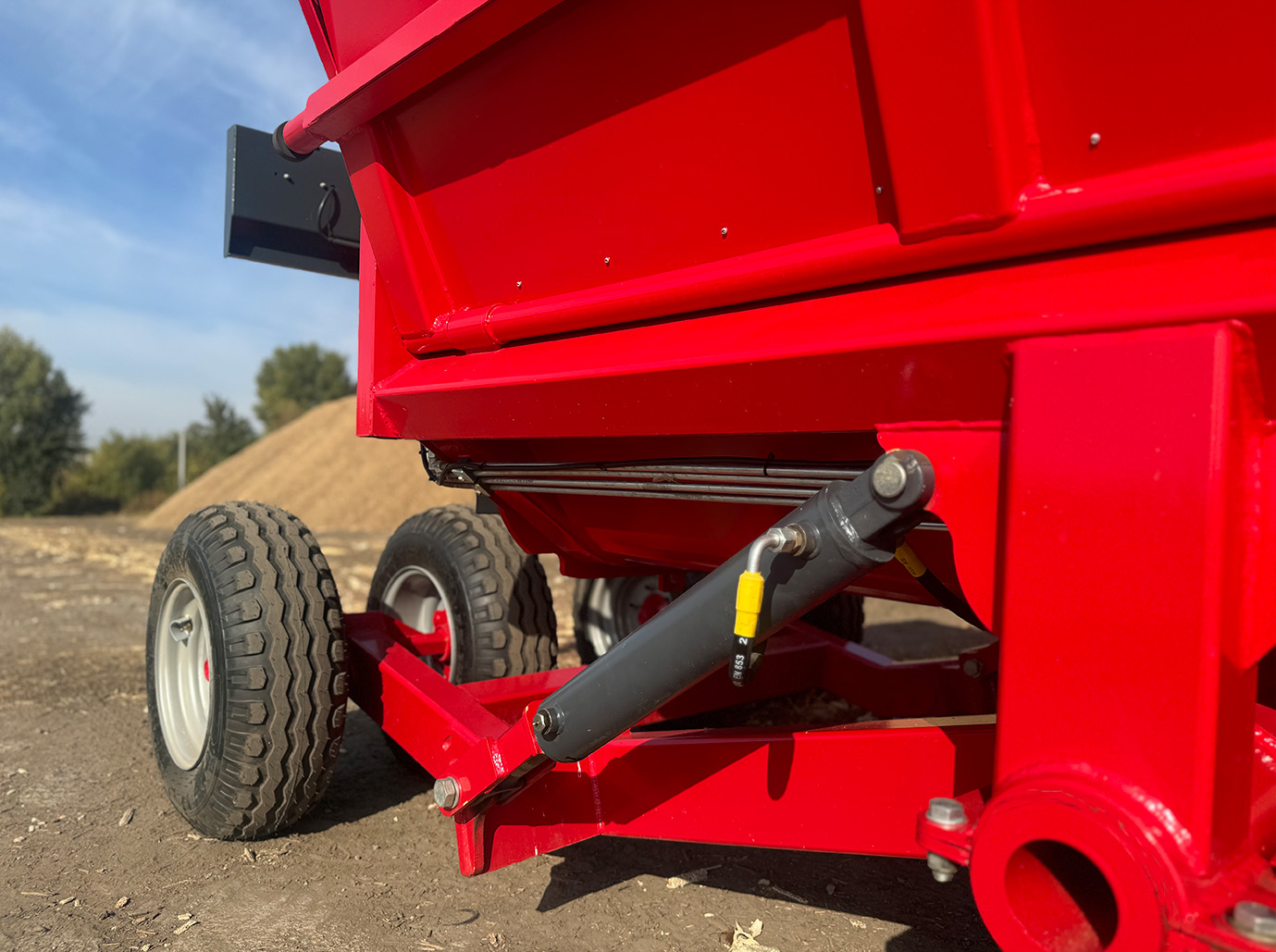

Dank des Dosierschiebers kann der BNP-12 als Lagerhaus für Getreide oder Düngemittel verwendet werden. Dank seines 12m3 großen Einfülltrichters kann die Maschine Getreide von einem vollen KAMAZ 55102-LKW aufnehmen und bis zu einer Höhe von 5,5 m (Eisenbahnwaggons) laden, ohne an Leistung zu verlieren. Der Trichter selbst ist recht mobil. Er kann in wenigen Sekunden von der Arbeitsposition in die Transportposition gebracht werden. Dies wird durch zwei Hydraulikzylinder ermöglicht, die zum Anheben und Absenken des Trichters dienen (Arbeitsposition – der Trichter wird abgesenkt, Transportposition – angehoben.
Der BNP-12 ist ein Zwischenglied beim Umschlag von Getreide oder Düngemitteln von einem KAMAZ 55102 LKW, Kippanhänger oder Traktoranhänger auf einen Mineraldüngerstreuer, einen PKW oder einen Eisenbahnwaggon. Das allgemeine Funktionsschema ist wie folgt: Der Lkw kommt an, schüttet aus und fährt ab.
