Universal-abschiebewagen «Atlant»
Sattelzugmaschine ATLANT Modell TZP-22
Der kompakte Universal-Schiebeanhänger TZP-22 Atlant ist eine wendige Lösung für mittelgroße Betriebe. Dank des verschiebbaren Entladesystems ohne Anheben des Aufbaus und der austauschbaren Heckklappe kann er für den Transport von Getreide, Silage, Düngemitteln und organischem Material verwendet werden. Zuverlässige europäische Komponenten garantieren Langlebigkeit und einen stabilen Betrieb auf dem Feld.
Charakteristisch:
| Name des Produkts | TZP-22 |
| Bruttogewicht, kg | 27 000 |
| Eigengewicht, kg | 6 000 |
| Tragfähigkeit, kg | 16 500 |
| Volumen,m3
Volumen mit Flicken,m3 |
22
26 |
| Anhängermaße: | |
| – Länge, mm | 7 626 |
| – Breite, mm | 2 695 |
| – Höhe, mm | 3 490 |
| Reifengröße | 560/60 R22,5
850/40 R26,5 |
| Erforderliche Ölmenge, l | ≈ 23 |
| Erforderliche Traktorleistung, PS | 150-200 |
| Achsen, Stk. | 2 |
Wie es funktioniert:
Schiebesattelauflieger ATLANT Modell TZP-22 mit variabler Heckklappe
- mit einer Nutzlast von 16,5 Tonnen und einem Aufbauvolumen von bis zu 26m3
Der TZP-22 Atlant Universal-Schiebeauflieger mit variabler Heckklappe ist drei Anhänger in einem: ein konventioneller Transportanhänger, ein Umladetrichter und ein Streuer für organischen Dünger.
Der Sattelauflieger wird mit der Schermethode entladen. Zuerst wird die Heckklappe geöffnet und ein Hydraulikzylinder aktiviert, der die Hälfte des Bodens zusammen mit der Vorderwand bewegt und die Ladung nach hinten schiebt. Wenn die Mitte erreicht ist, wird ein weiterer Hydraulikzylinder aktiviert, der nur die Vorderwand bis zum Ende des Aufliegers bewegt.
Kompletter Satz TZP-22
- Tandem mit einem Achsabstand von 1.810 mm
- ADR-Achse
- Technisch zulässiges Gesamtgewicht 27.000 kg
- Die technisch zulässige Nutzlast beträgt 16.500 kg,
- Gesamtgewicht (Homologation): 23000 (24000) kg
- Nutzlast (Homologation): 16050 (17050) kg
- Volumen 22 m3
- Anhängerkupplung Ø40 mm

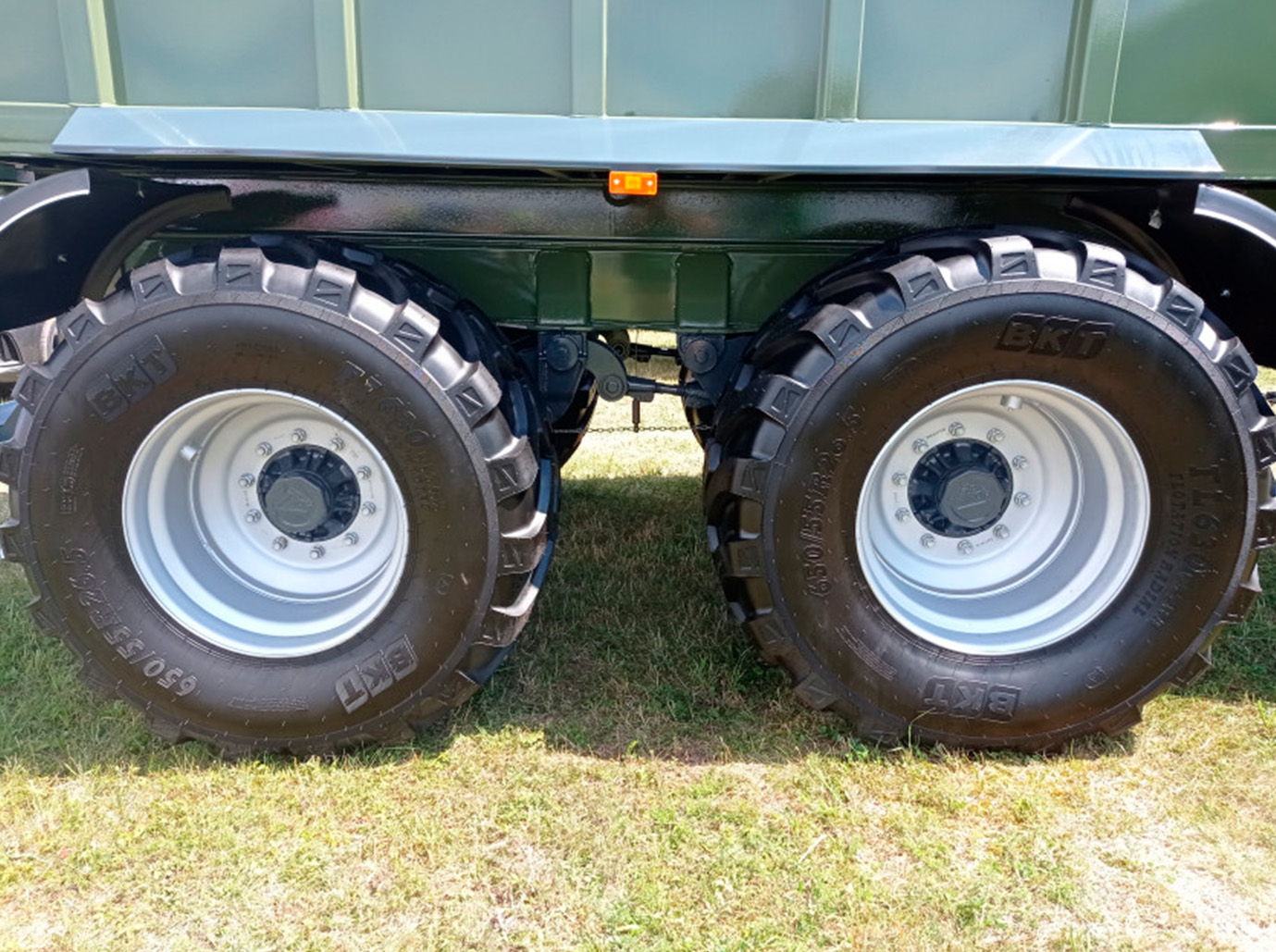

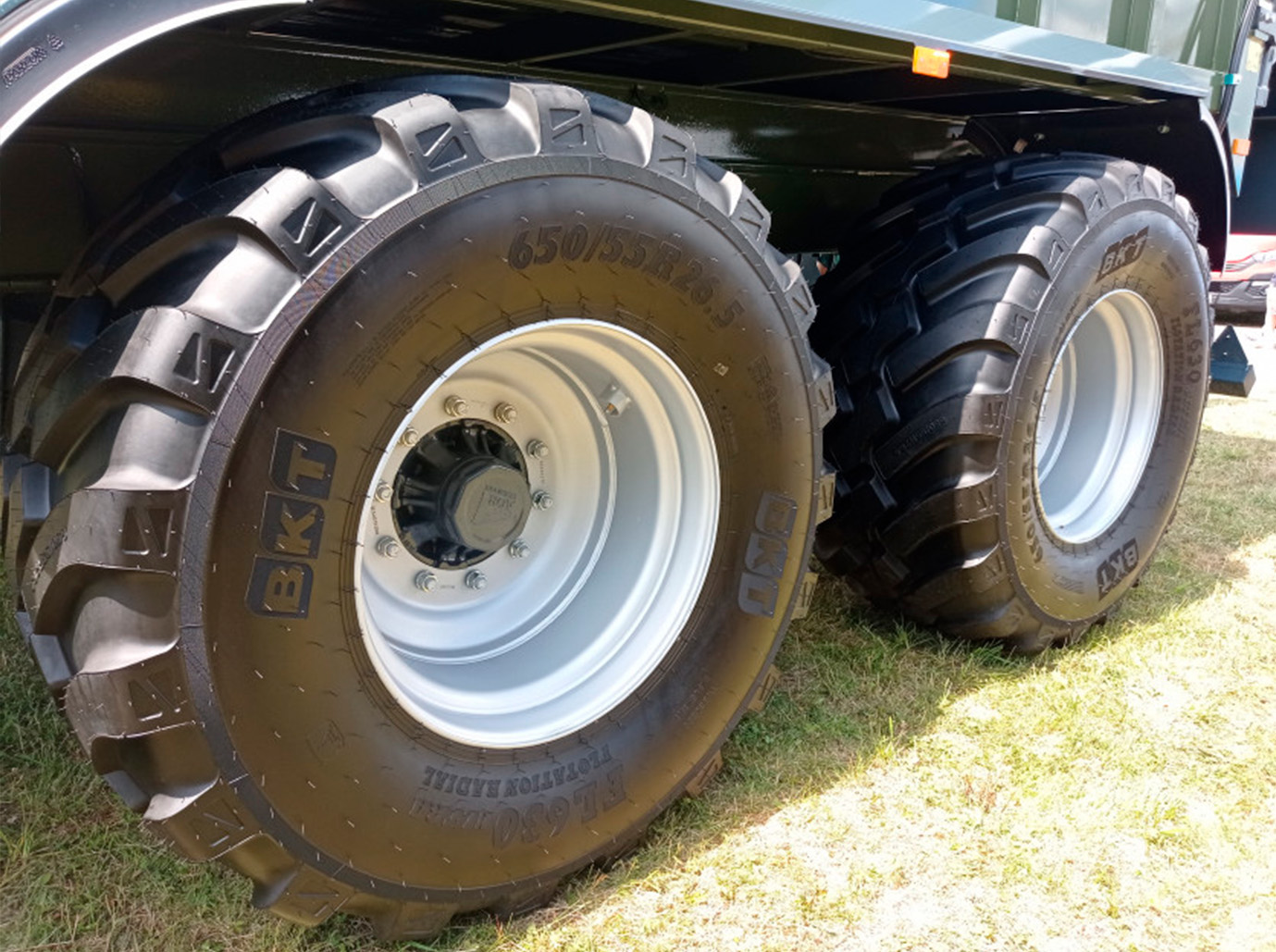

- Bereifung 560/60 R 22.5 (Belastung: 6300 kg/40 km/h), ET-0
- WABCO 2-Kreis-Druckluftbremse mit automatischer Nachstellung

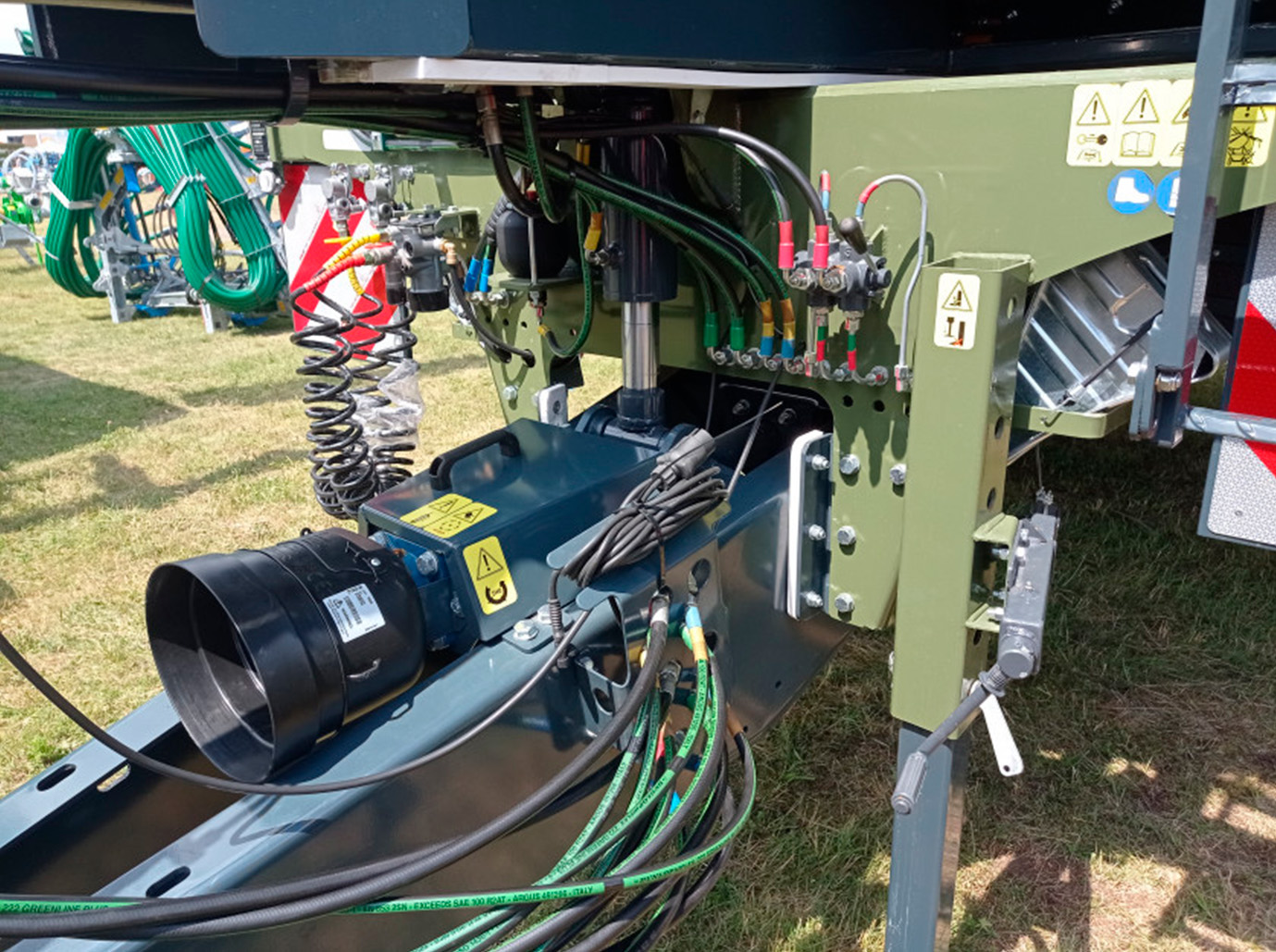

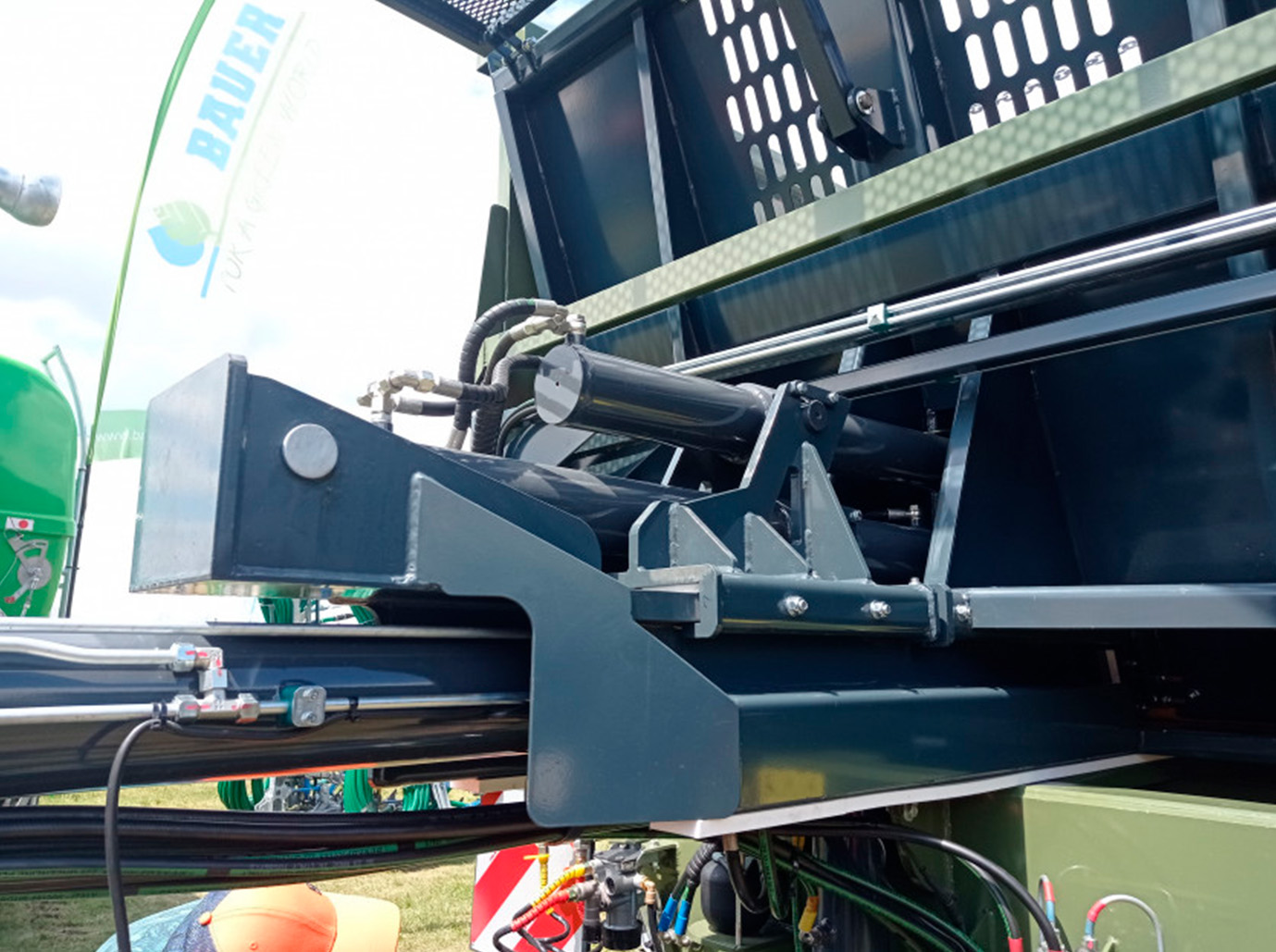

- hydraulische Deichsel
- mechanische Abstützung der Deichsel
- Schieberventil
- leiter
- Vordere und hintere Kotflügel
- Werkzeugkasten
- die benötigte Ölmenge beträgt 23 Liter
- Der erforderliche Schlepperdruck beträgt 180(210) bar,
- Gehäuse L*B*H – 5650*2300*1950 mm, Boden – 5 mm, Seiten – 3 mm, Scherwand – 5 mm, Rückwand – 4 mm.
- Die Gesamtabmessungen des Anhängers L * B * H betragen 7626 * 2695 * 3495 mm.
- Karosserie RAL 6003, Heckklappe und Rahmen RAL 7016.
