Überladewagen
Vorratstrichter PBN-20/2

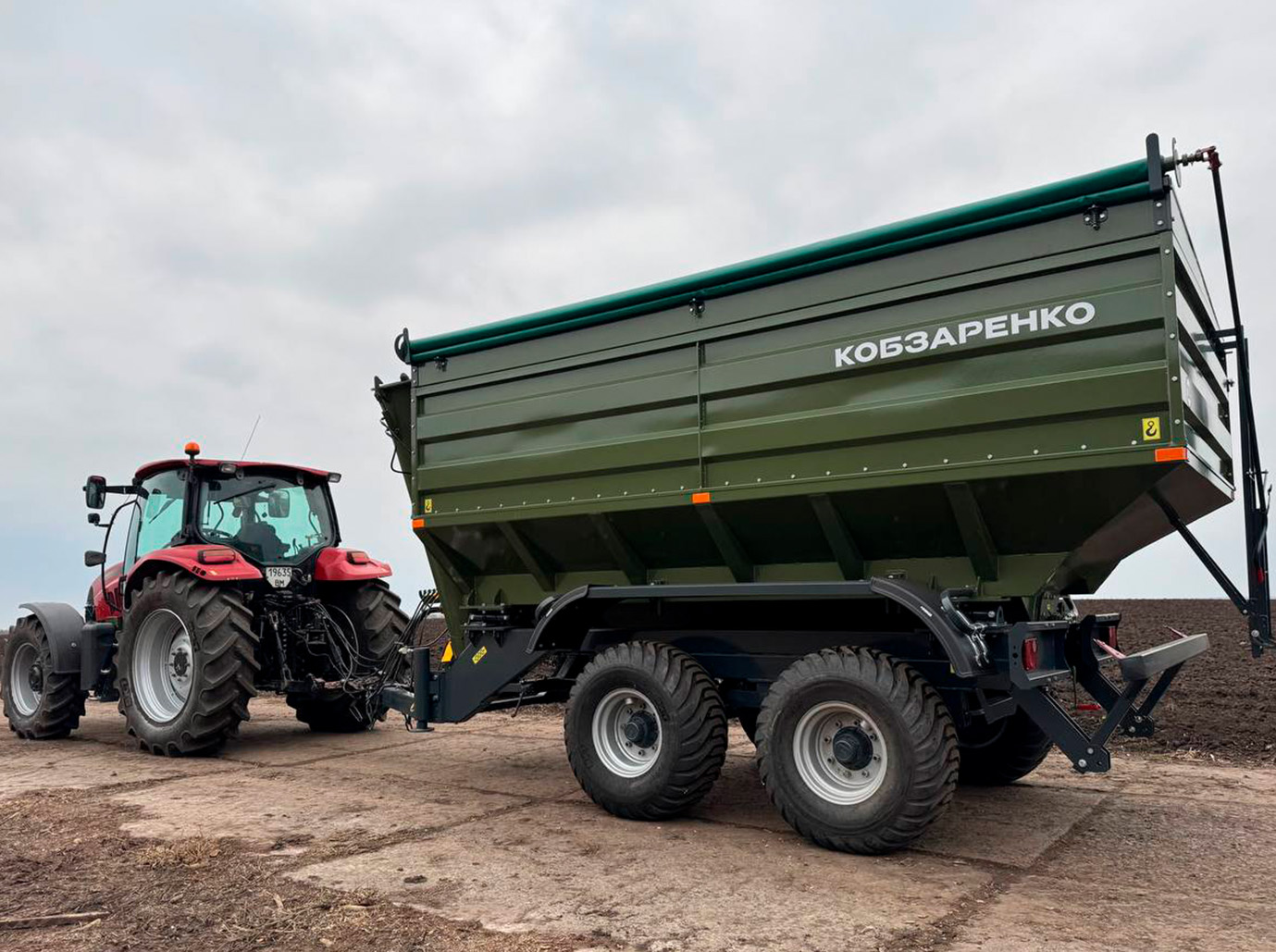

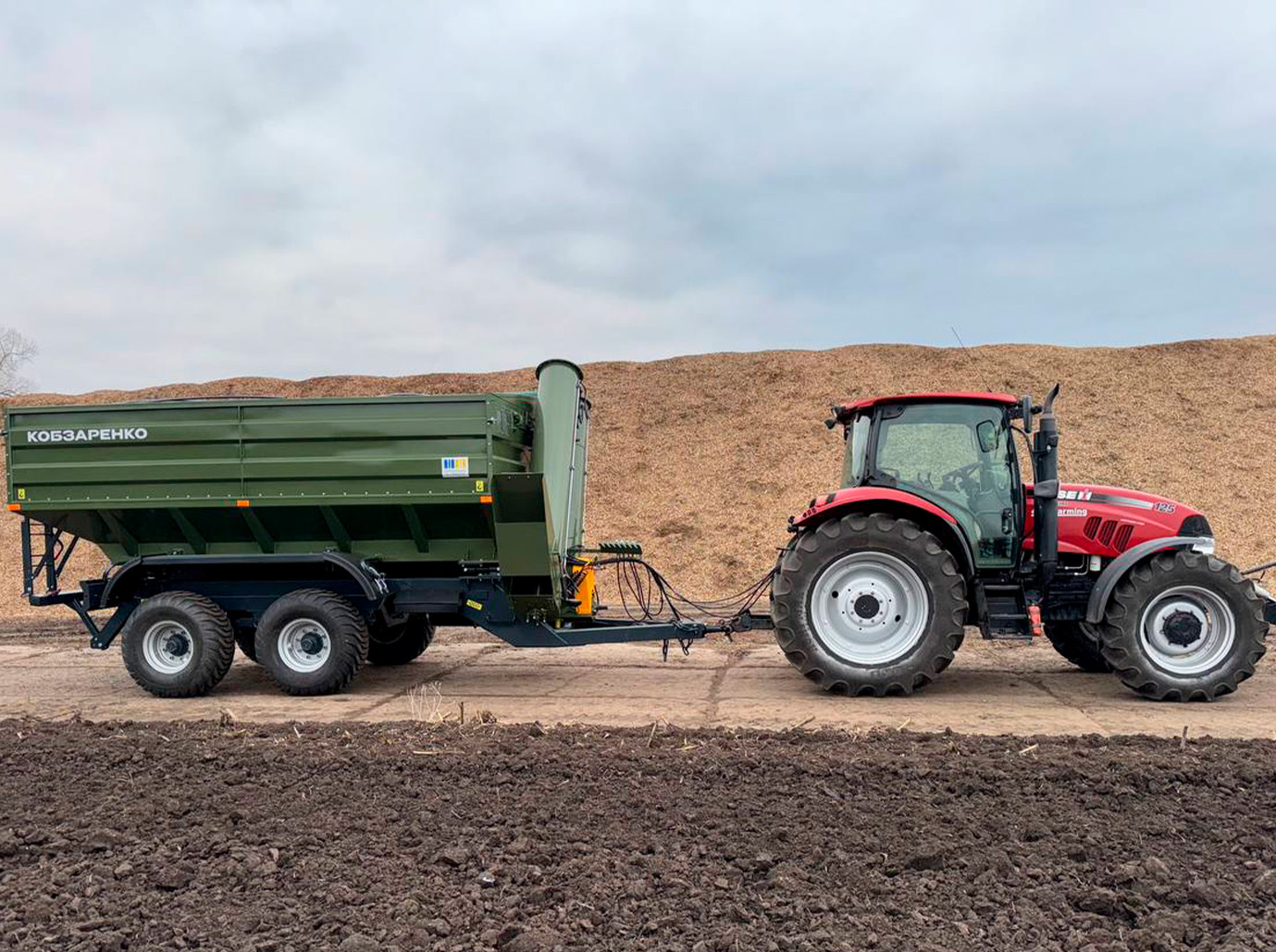

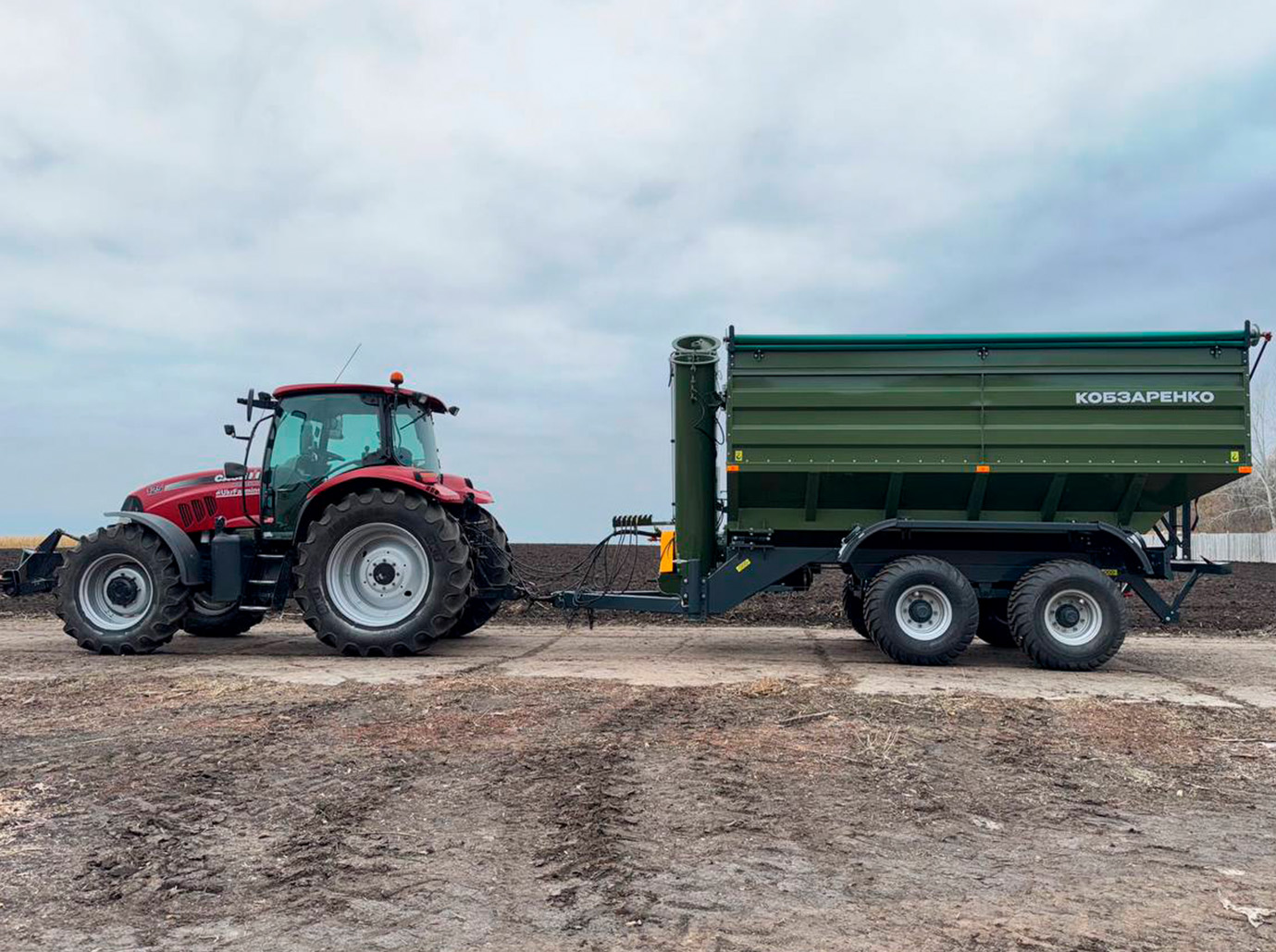

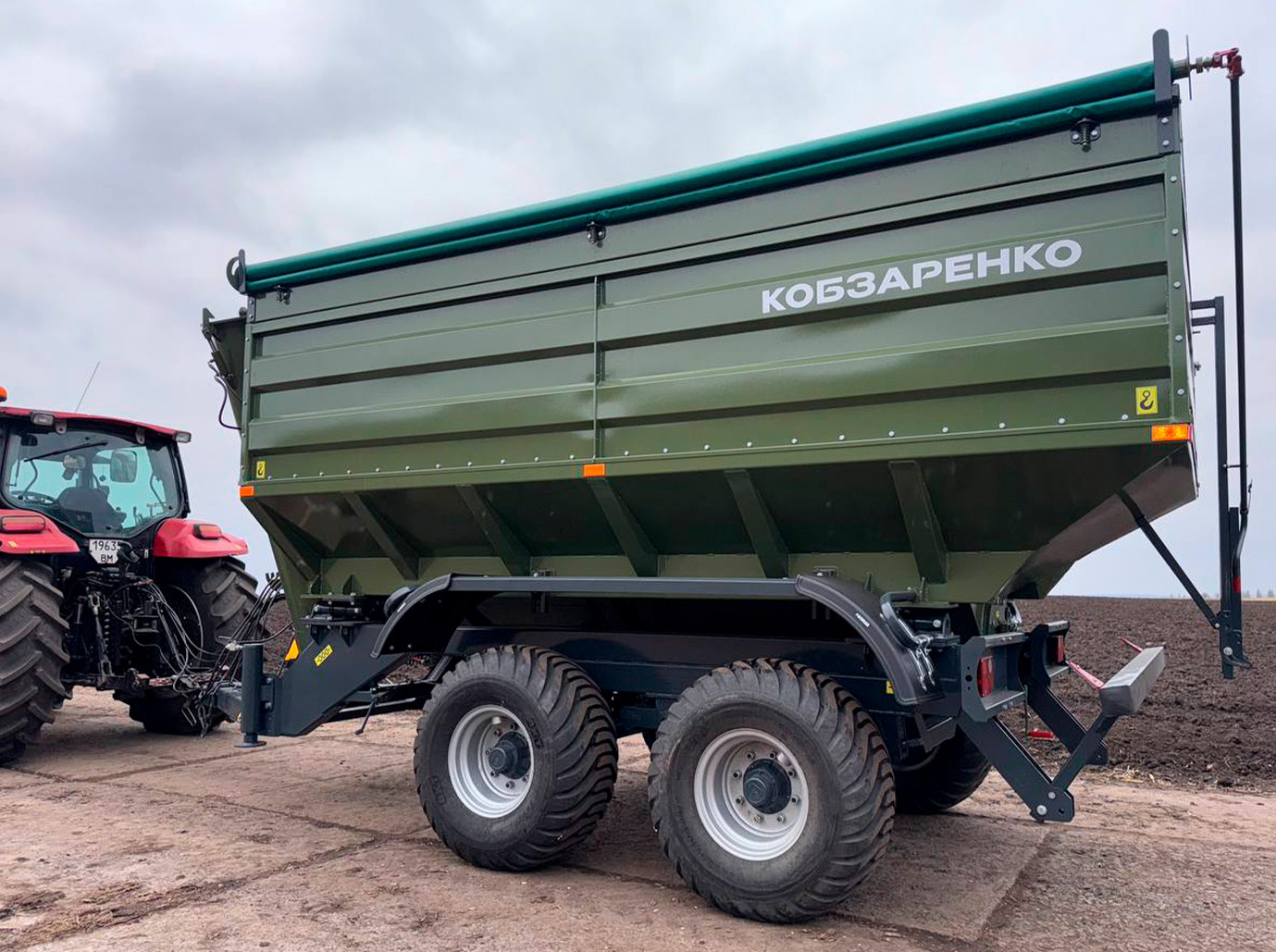

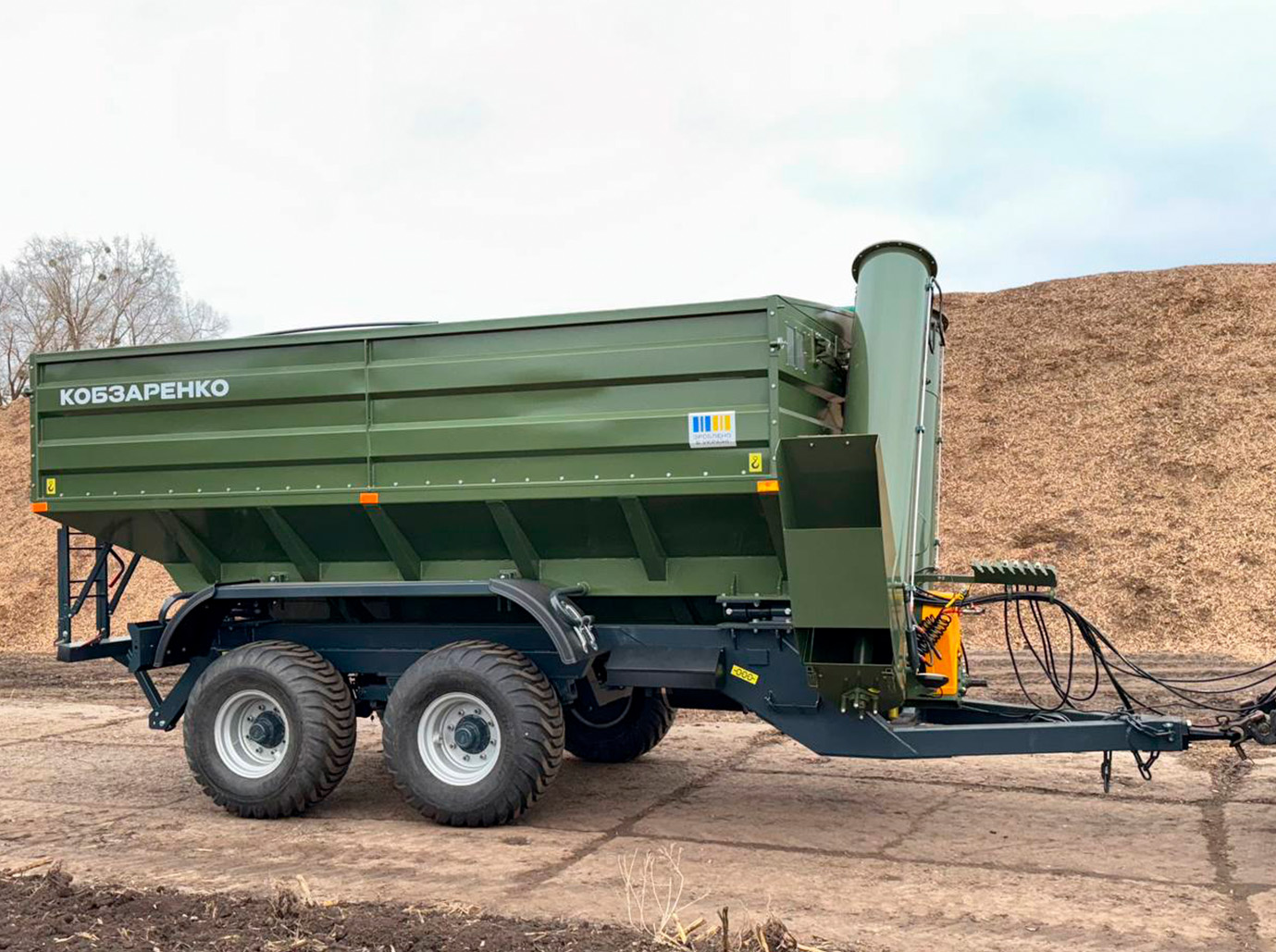

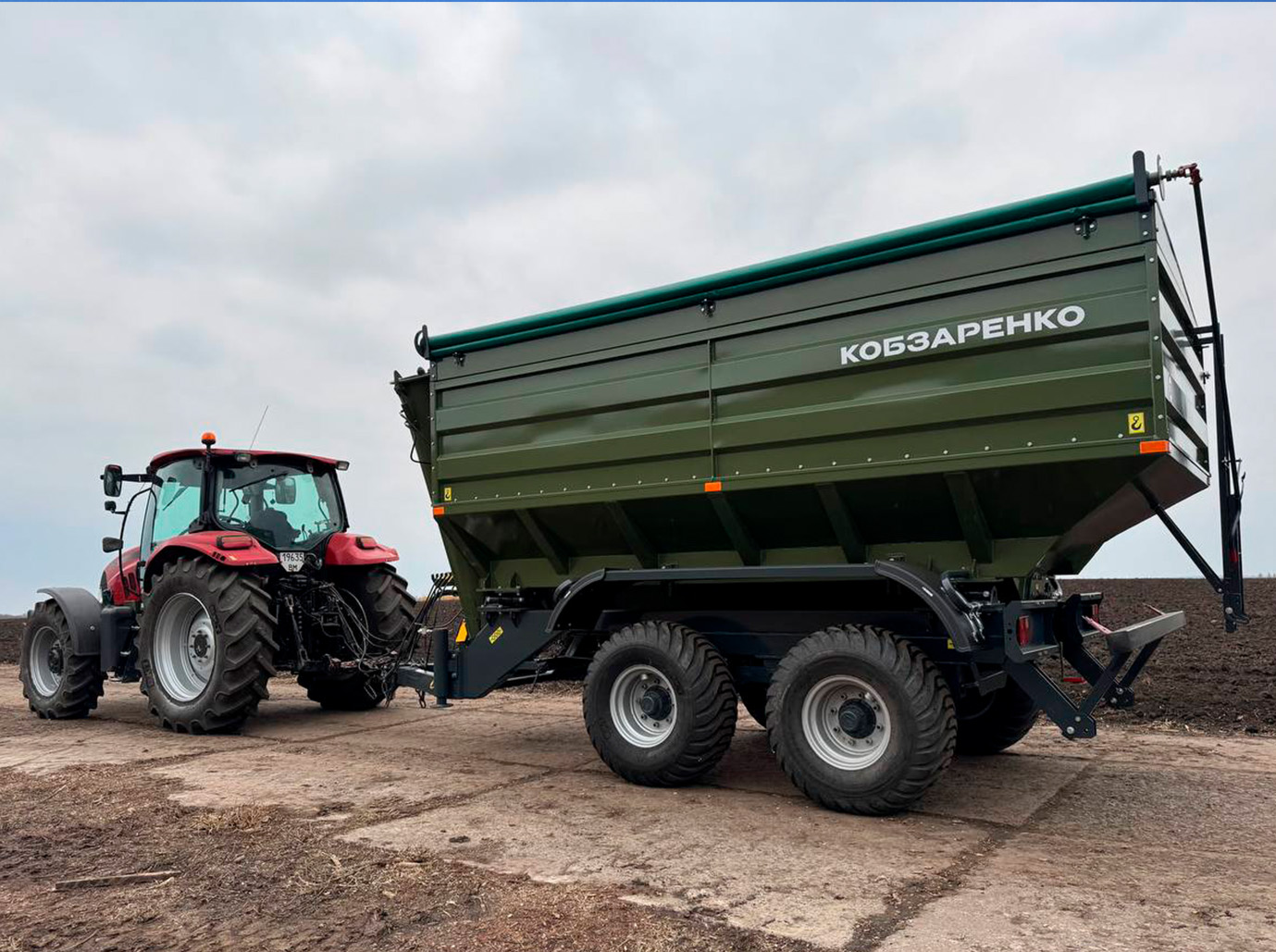

Der Überladewagen PBN-20-2 ist ein zweiachsiger Getreidebunker mit einem Volumen von 20 m³ und einer Nutzlast von ca. 14,7 t, der für die kontinuierliche Aufnahme und Übergabe von Getreide während der Ernte oder bei технологischen Abläufen entwickelt wurde. Dank horizontaler und vertikaler Förderschnecken aus hochwertigem Stahl sowie einer durchdachten Konstruktion transportiert dieses Aggregat das Erntegut effizient vom Mähdrescher, ermöglicht das Befüllen von Sämaschinen oder Big Bags und bewältigt große Volumen bei minimaler Kornbeschädigung und reduzierten Stillstandszeiten, was die Gesamtproduktivität der Feldarbeit steigert.
Charakteristisch:
|
Name |
PBN-20/2 |
|
Äxte, Stk |
2 |
|
Bruttogewicht, kg |
20 500 |
|
Gewicht des Aufliegers, kg |
5 800 |
|
Tragfähigkeit, kg |
14 700 |
|
Last auf der Deichsel, kg |
2 000 |
|
Länge des Aufliegers, mm |
7 585 |
|
Höhe des Aufliegers (abgesenkte Schnecke), mm |
3 800 |
|
Breite des Aufliegers, mm |
2 480 (Körper) 2 700 (Räder) |
|
Volumen,m3 |
20 |
|
Schneckendurchmesser, mm |
420 (520) |
|
Entladehöhe, mm |
4 300 |
|
Entladegeschwindigkeit, t/min – bei 540 U/min – bei 1000 U/min |
3 (6) 6 (12) |
|
Deichselstütze |
hydraulisch |
|

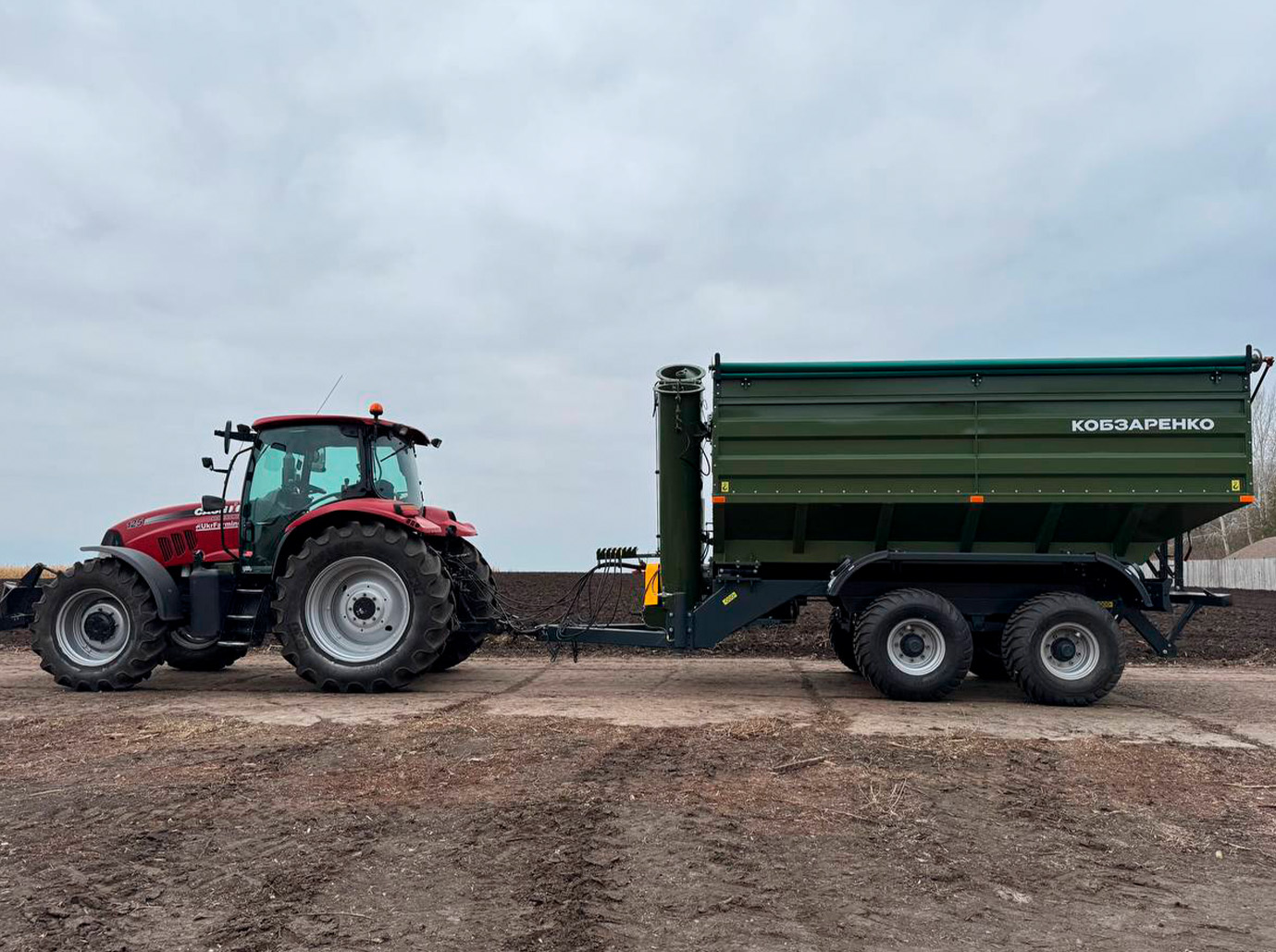

Kombiniert mit einem Traktor, hp |
120-150 |
|
Reifen |
550/60-22,5 |
|
Höchstgeschwindigkeit, km/h |
30 |
|
Bremssystem |
pneumatisch |
Wie es funktioniert:

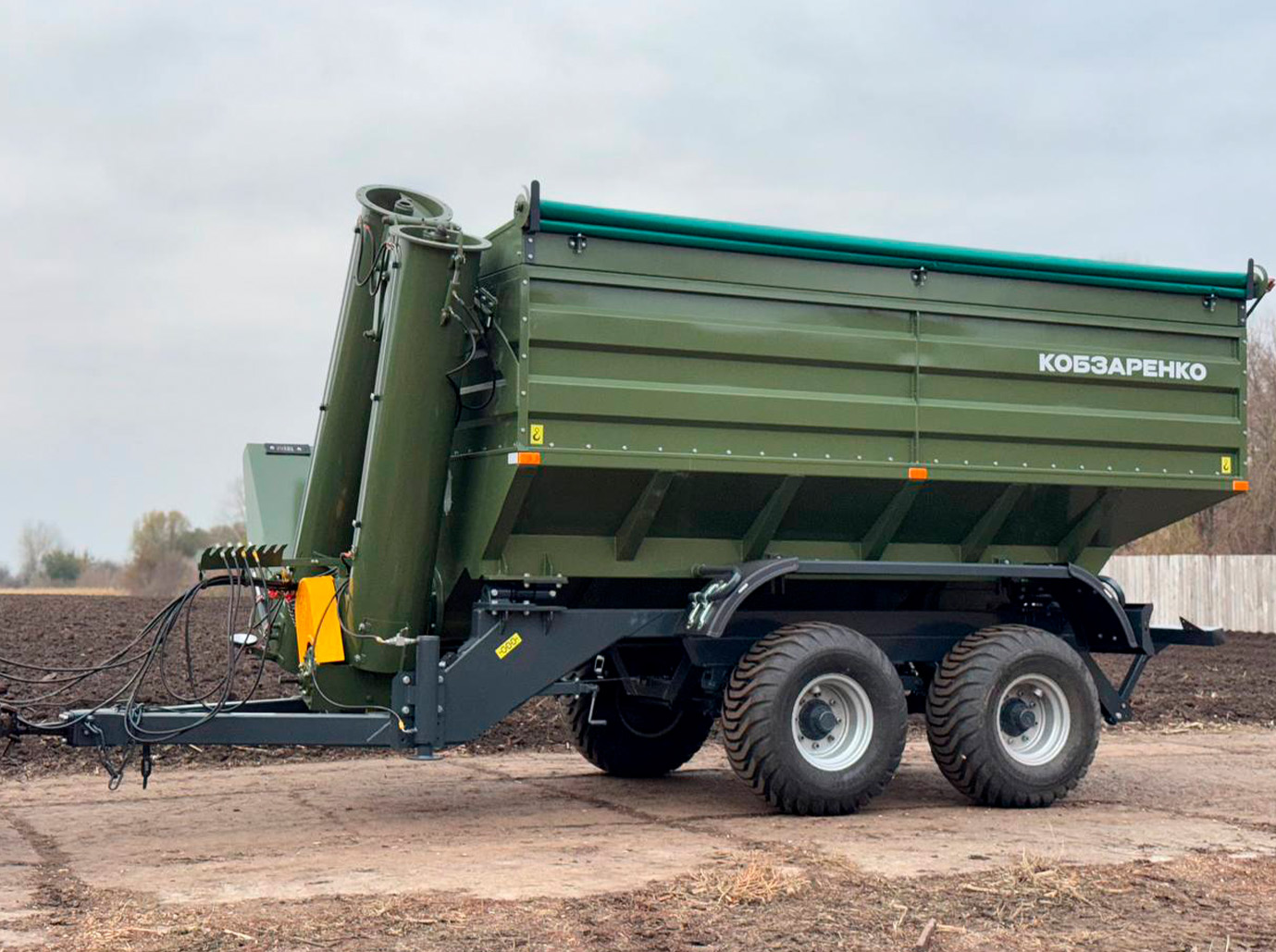

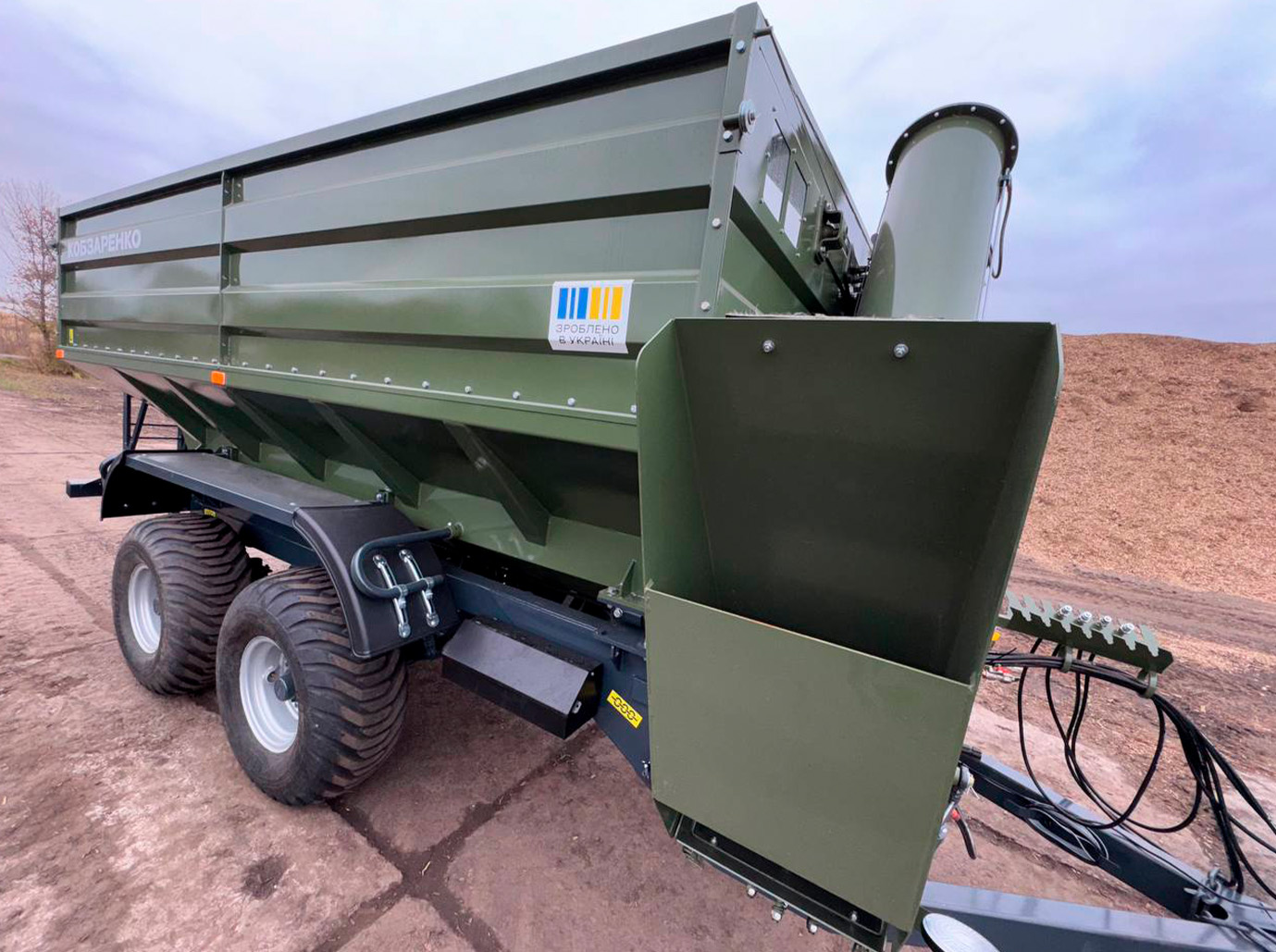

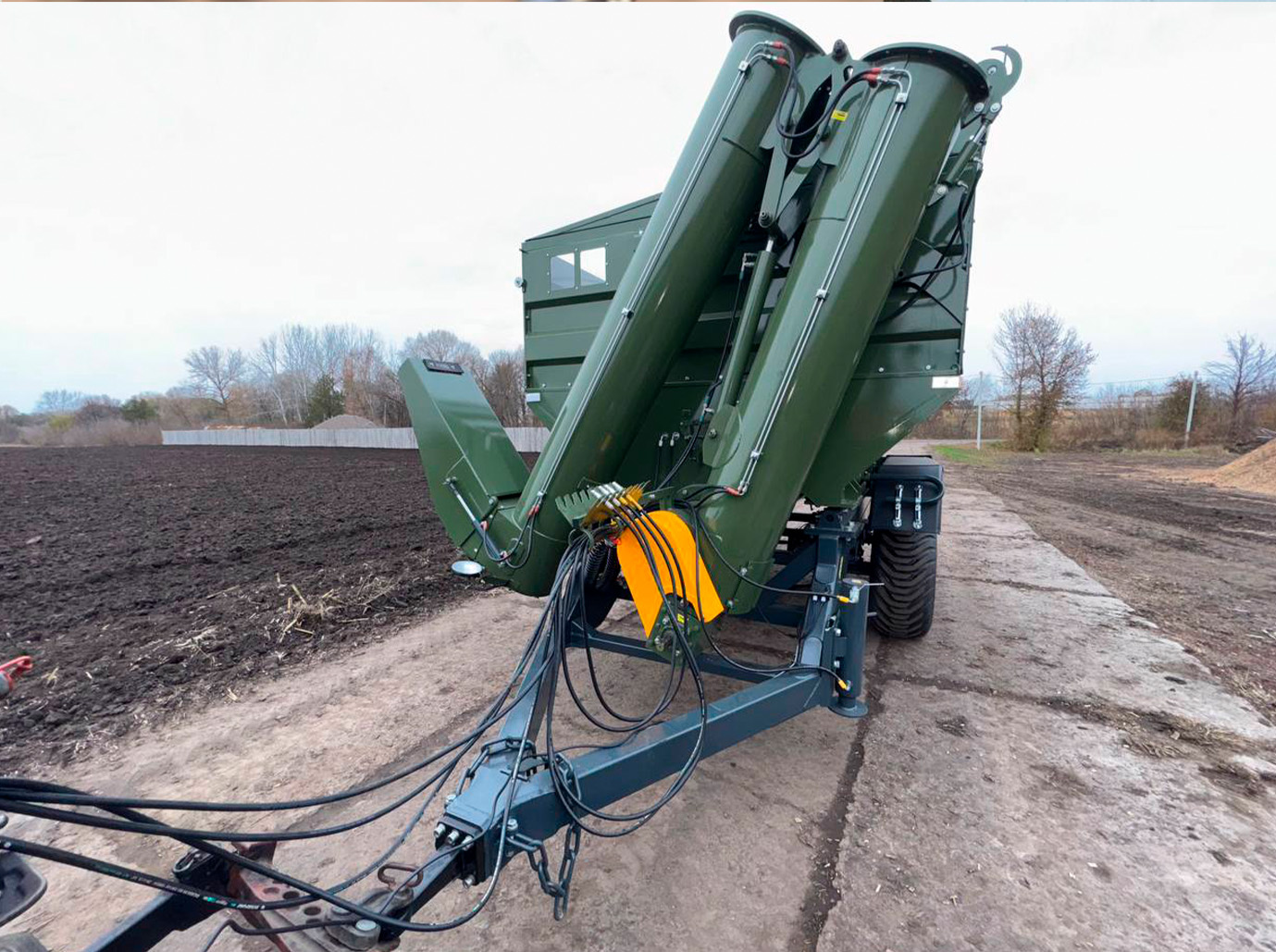

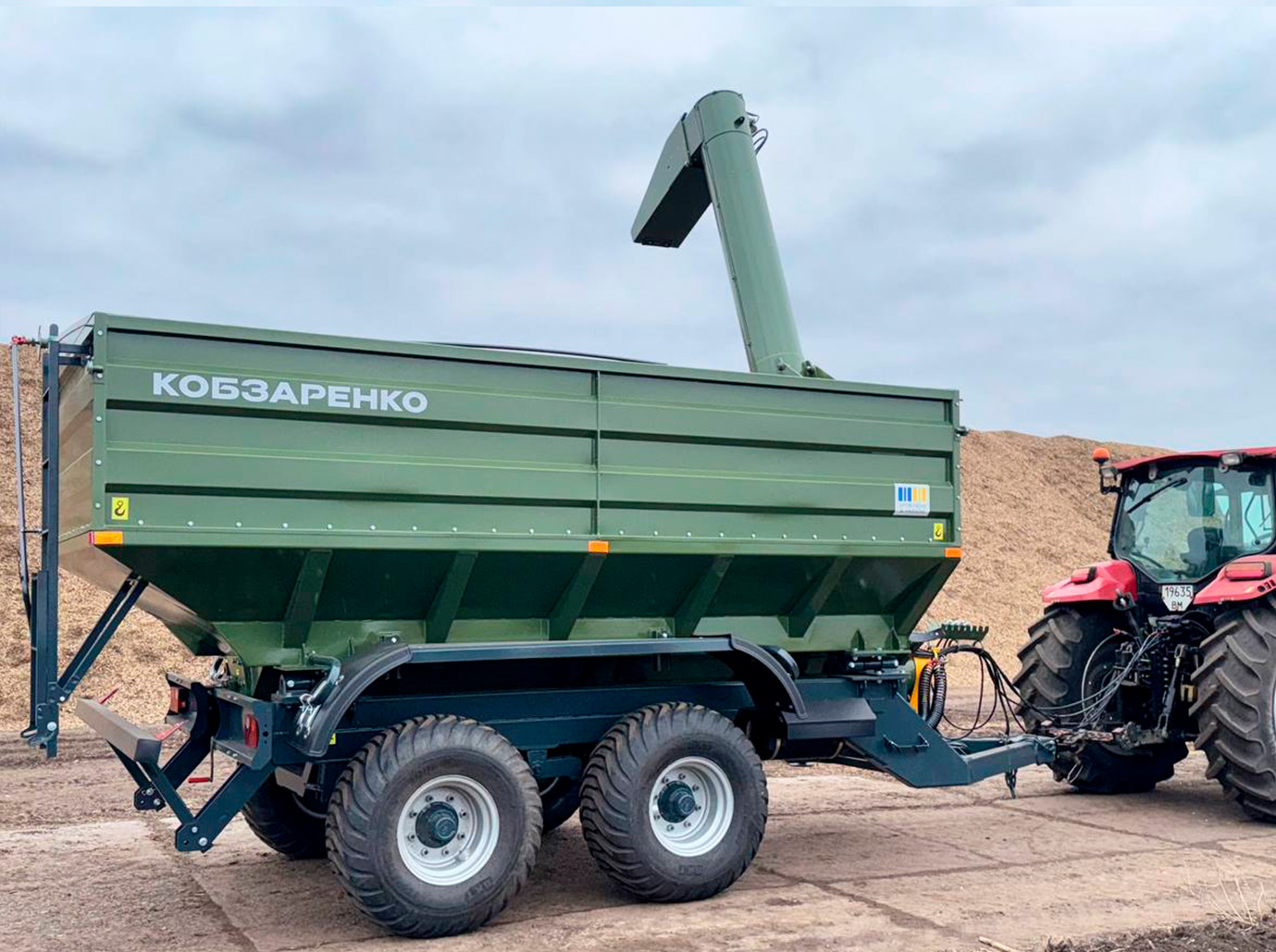

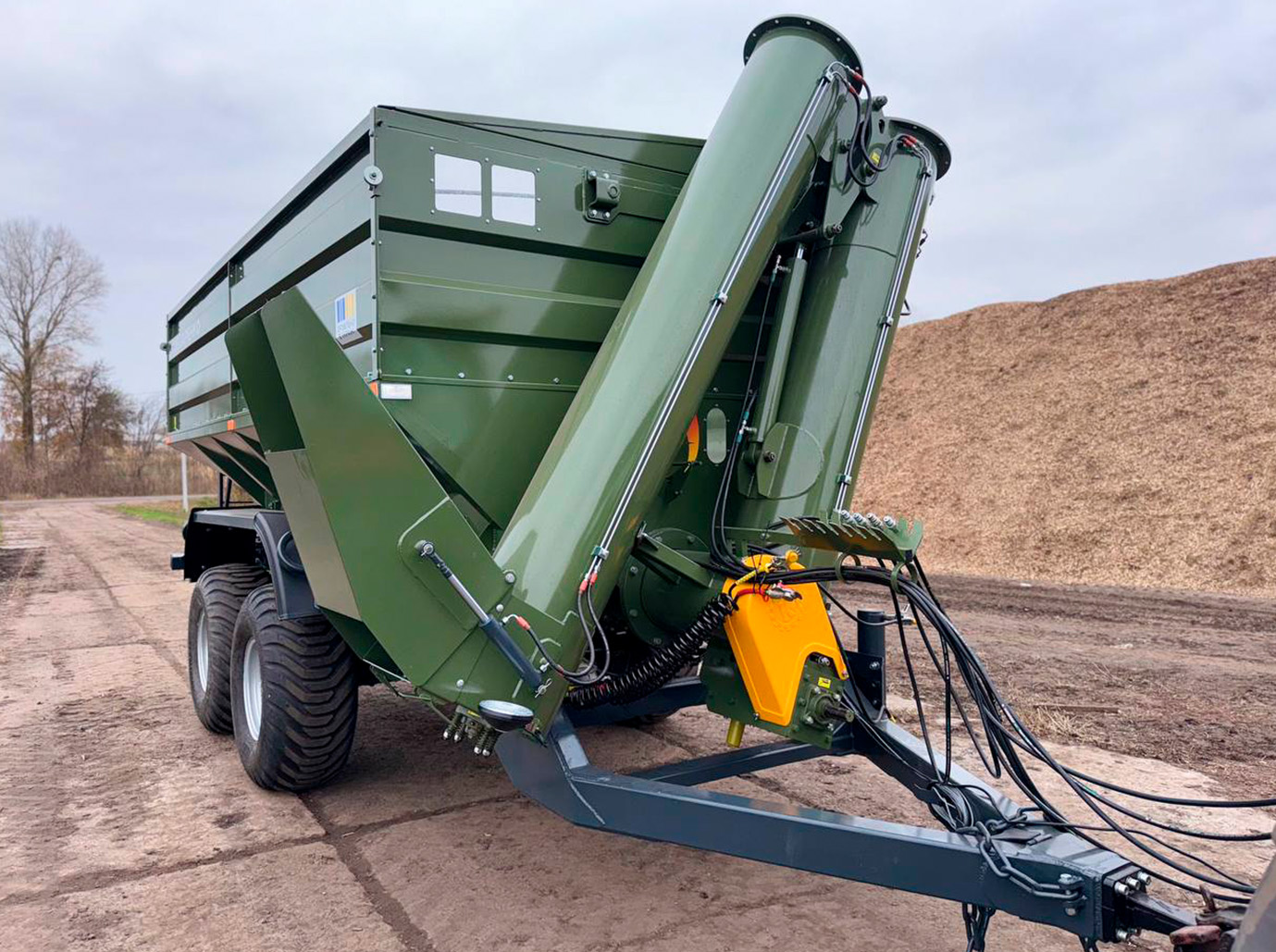

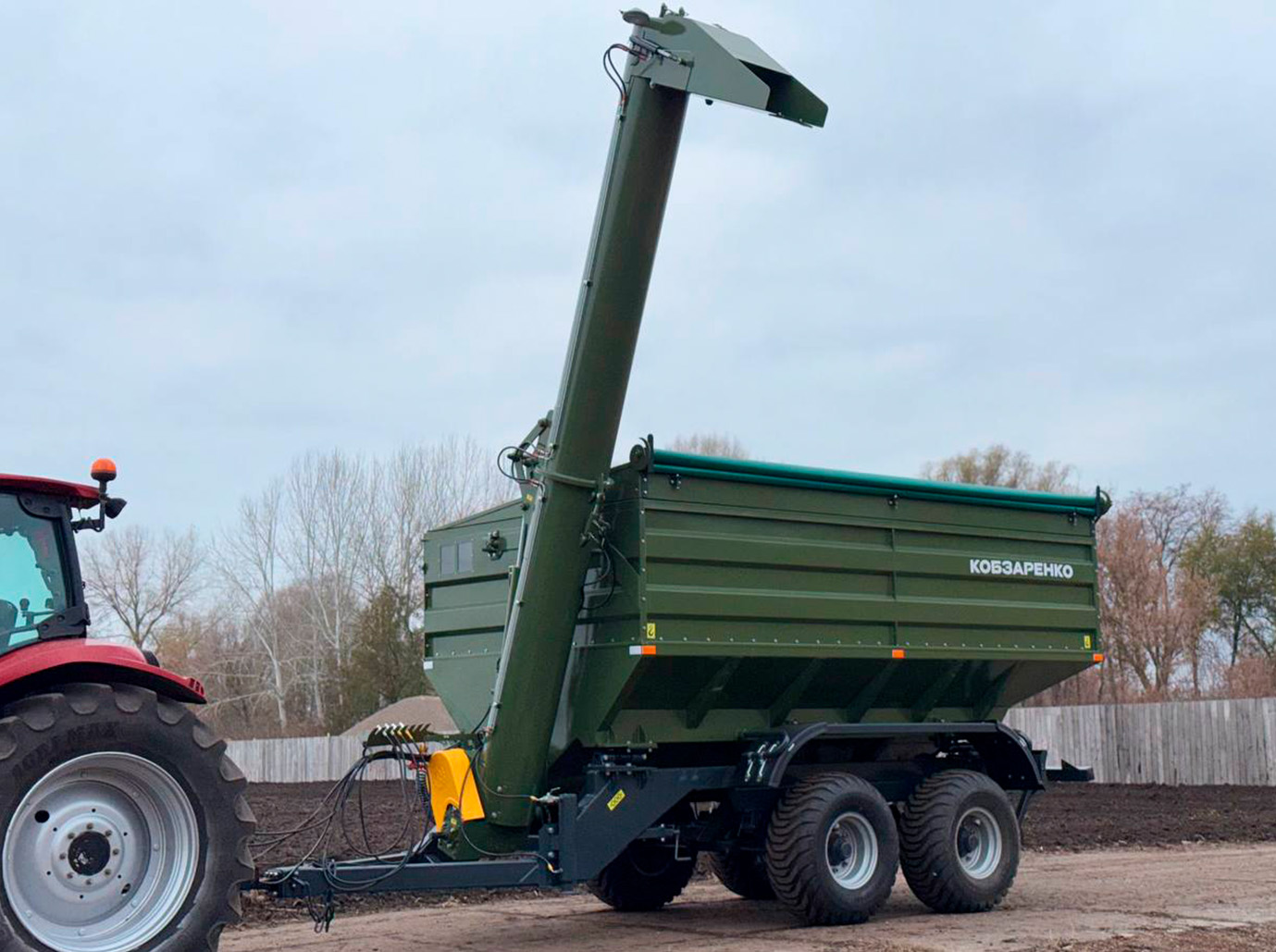

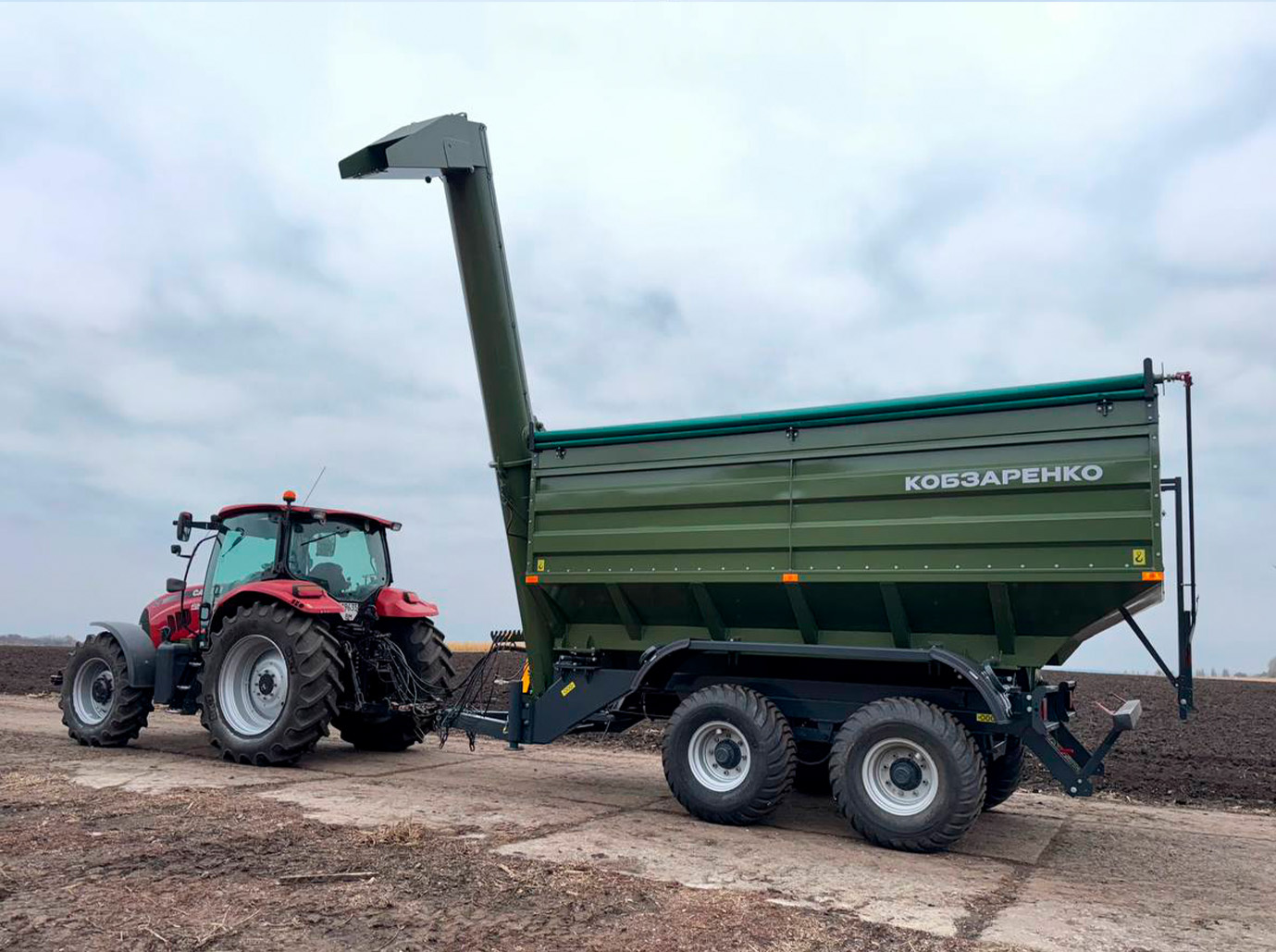

Der Vorratsbehälter PBN-20-2 ist ein zweiachsiger Anhänger mit einem kegelförmigen Aufbau, in dessen Boden sich über die gesamte Länge des Behälters eine Schnecke befindet, die von oben durch eine spezielle Klappe (Tor) zum Öffnen und Schließen geschlossen wird, die mit einem Hydraulikzylinder versehen ist. An der Vorderwand des Trichters ist eine schwenkbare Schnecke angebracht, die von einem Hydraulikzylinder gesteuert wird, der an das Hydrauliksystem des Traktors angeschlossen ist.
Er wird für den Transport und die Verladung von Mineraldünger oder Getreide in Sämaschinen sowie für die Umladung auf andere Fahrzeuge verwendet.
Das Funktionsprinzip des Umladetrichters PBN-20/2:

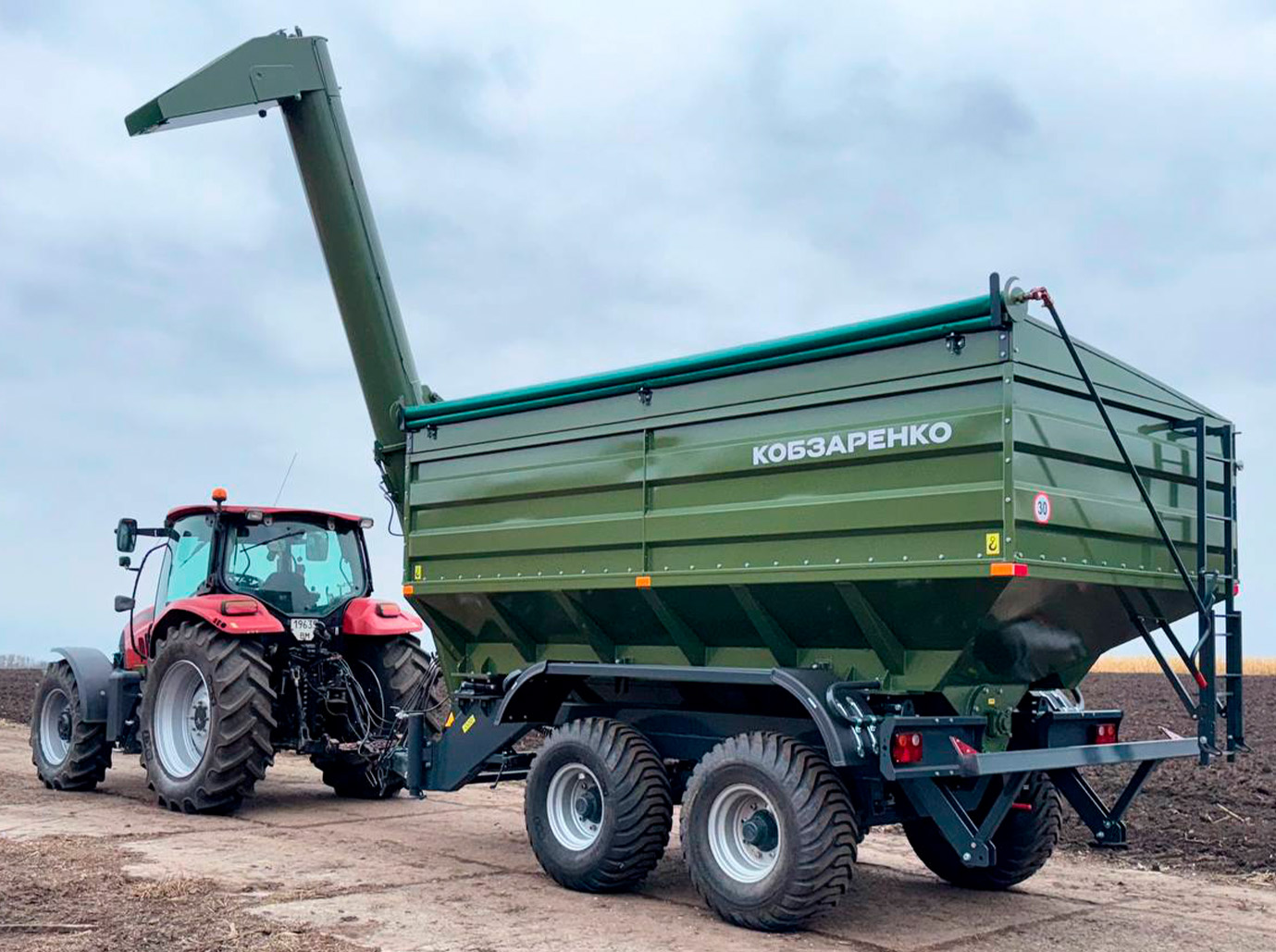

Die horizontale Zuführschnecke transportiert das Getreide zur vertikalen Entladeschnecke, die es an die landwirtschaftlichen Maschinen weitergibt.
Die Schneckenspiralen sind aus Spezialstahl (made in Italy), der vor dem Einbau perfekt zentriert wird. So wird sichergestellt, dass das Getreide nicht beschädigt wird. Die Schnecken werden von der Zapfwelle des Traktors mit 540/1000 U/min angetrieben.
Kompletter Satz PNB-20/2
- V-20 Kubikmeter Körper mit einer Nutzlast von 14,7 Tonnen.
- Achsen 130×2150
- Reifengröße 550/60-22.5 (Tragfähigkeit 5,15 Tonnen bei 40 km/h)
- Bremssystem pneumatisch (eventuell hydraulisch, gemischt)
- Entladeschnecke Ø 420 mm, Entladehöhe 4,3 m.

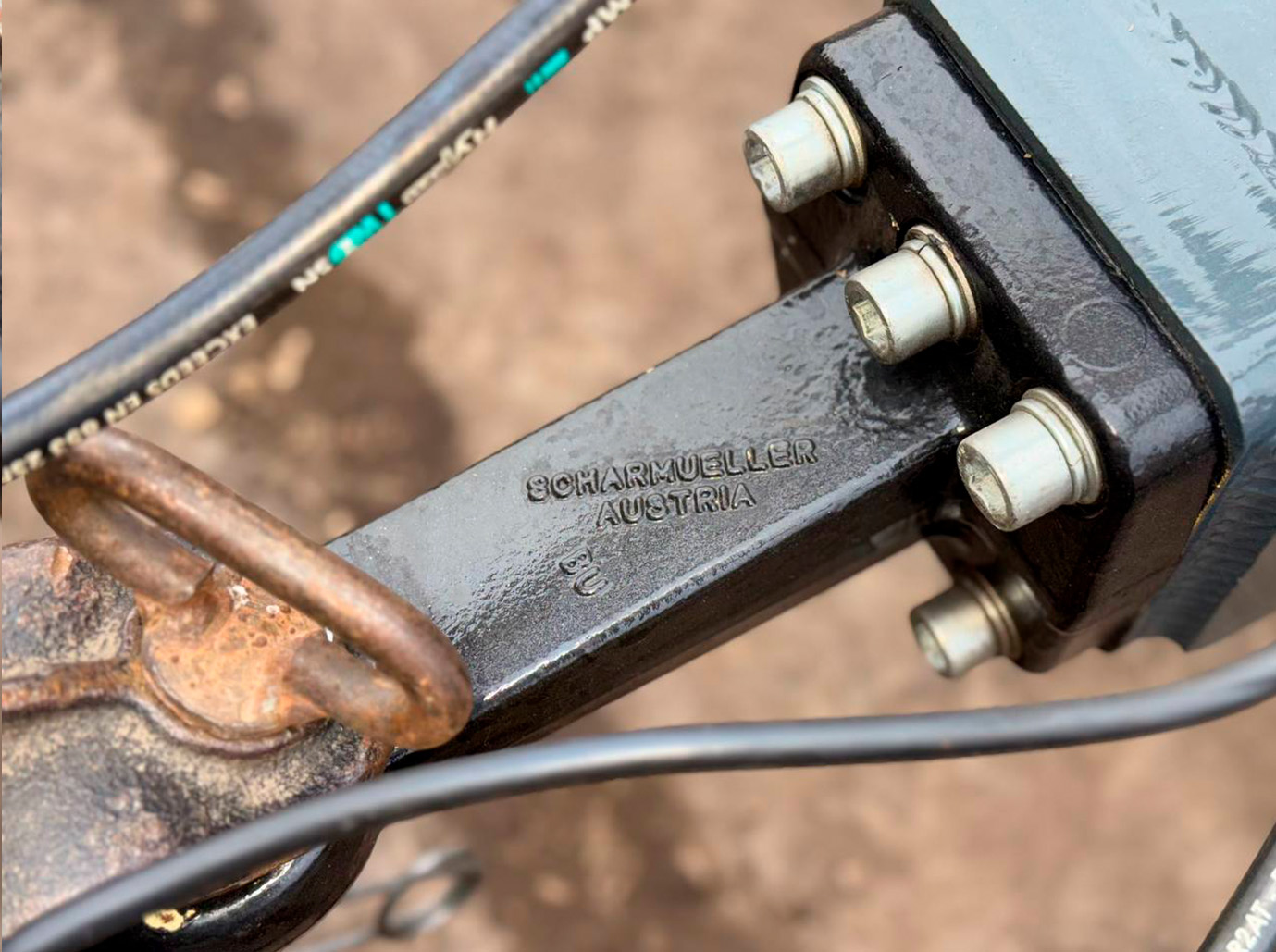

- Auswechselbarer Anhängerring Ø 40, 50 oder 90 mm Scharmuller (Österreich)
- Hydraulische Stütze für die Deichsel
- S2100 Getriebemotor, hergestellt von Bondiolia Pavesi, Italien

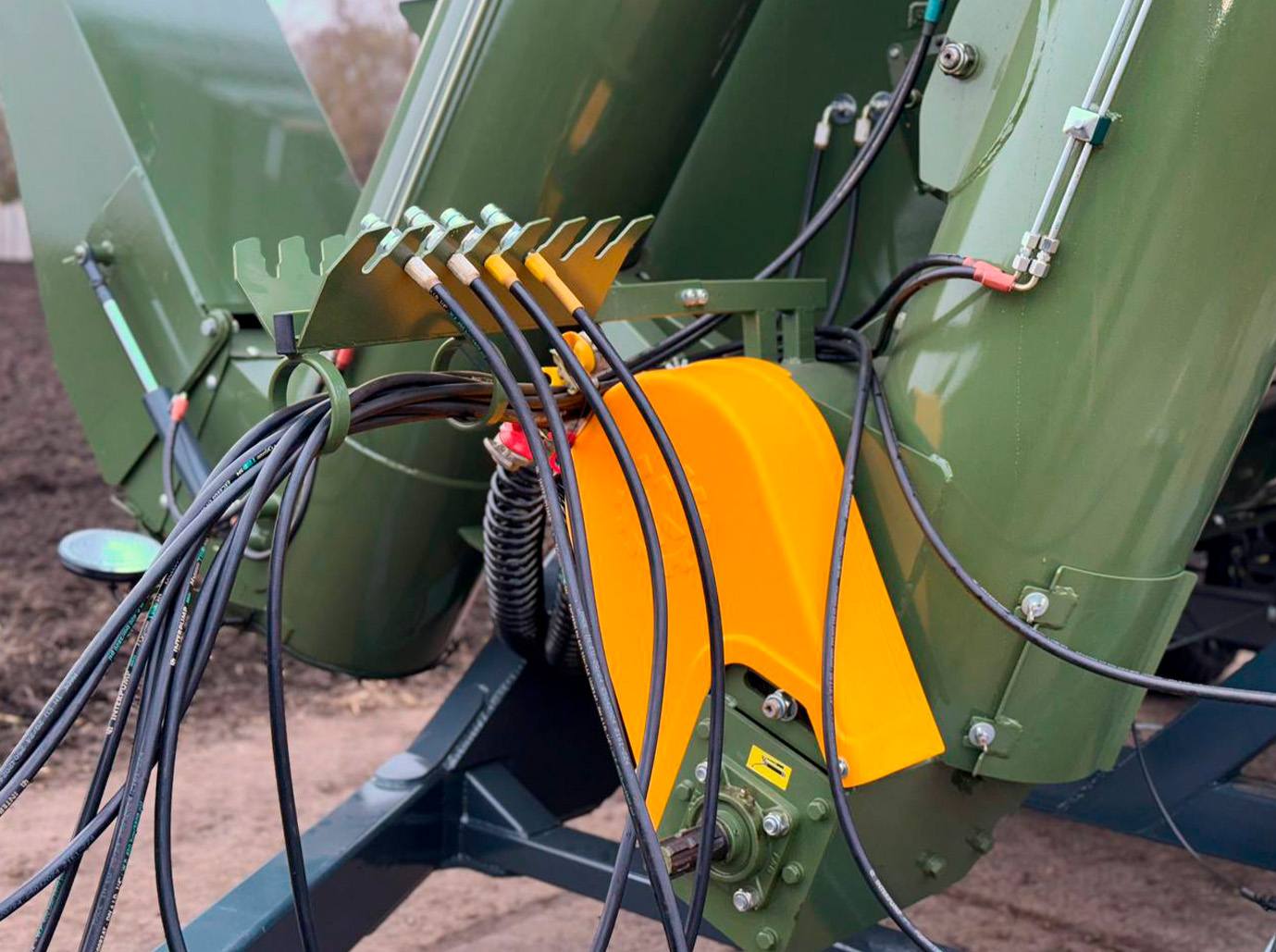

- Schraubenschutz

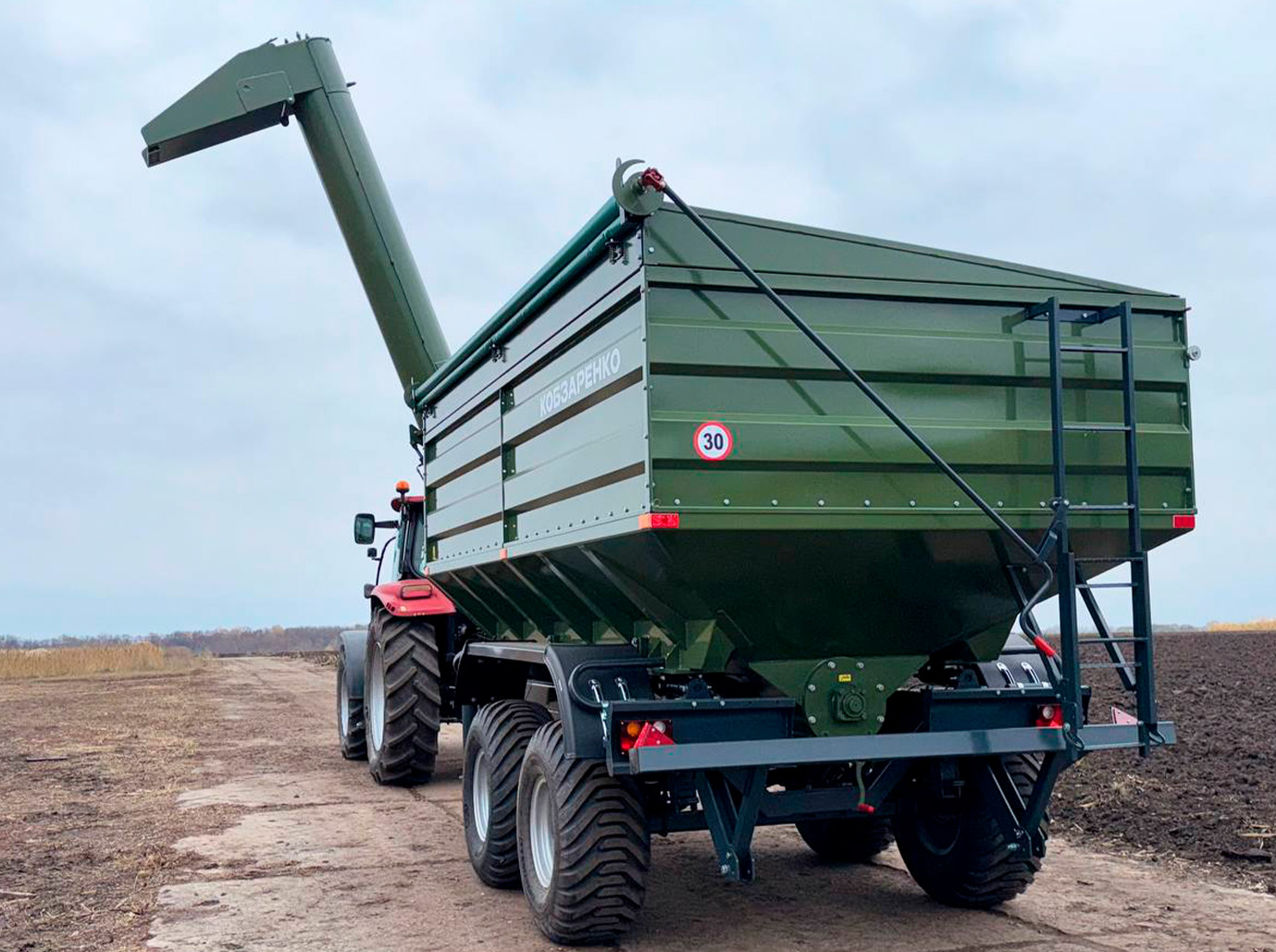

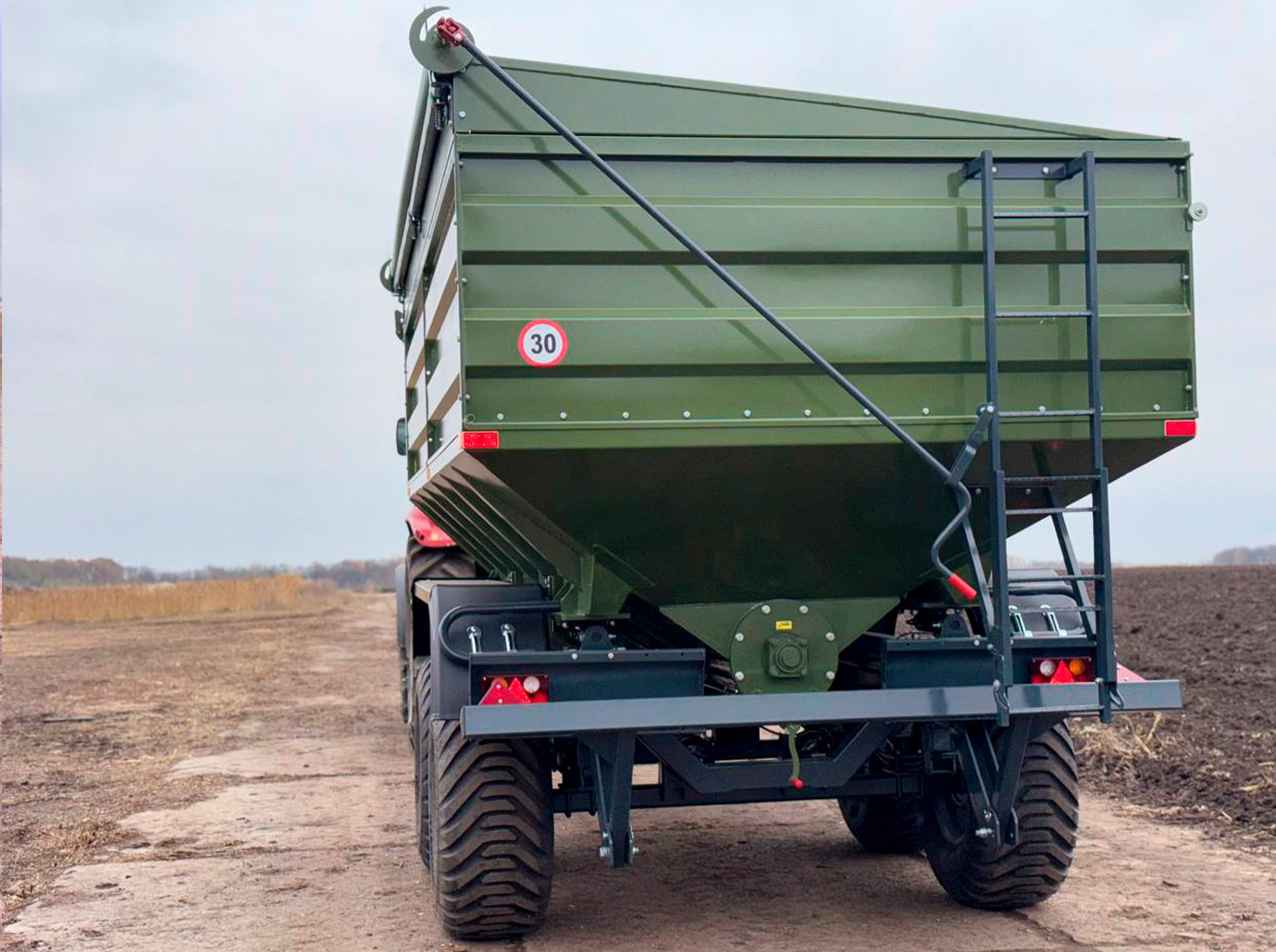

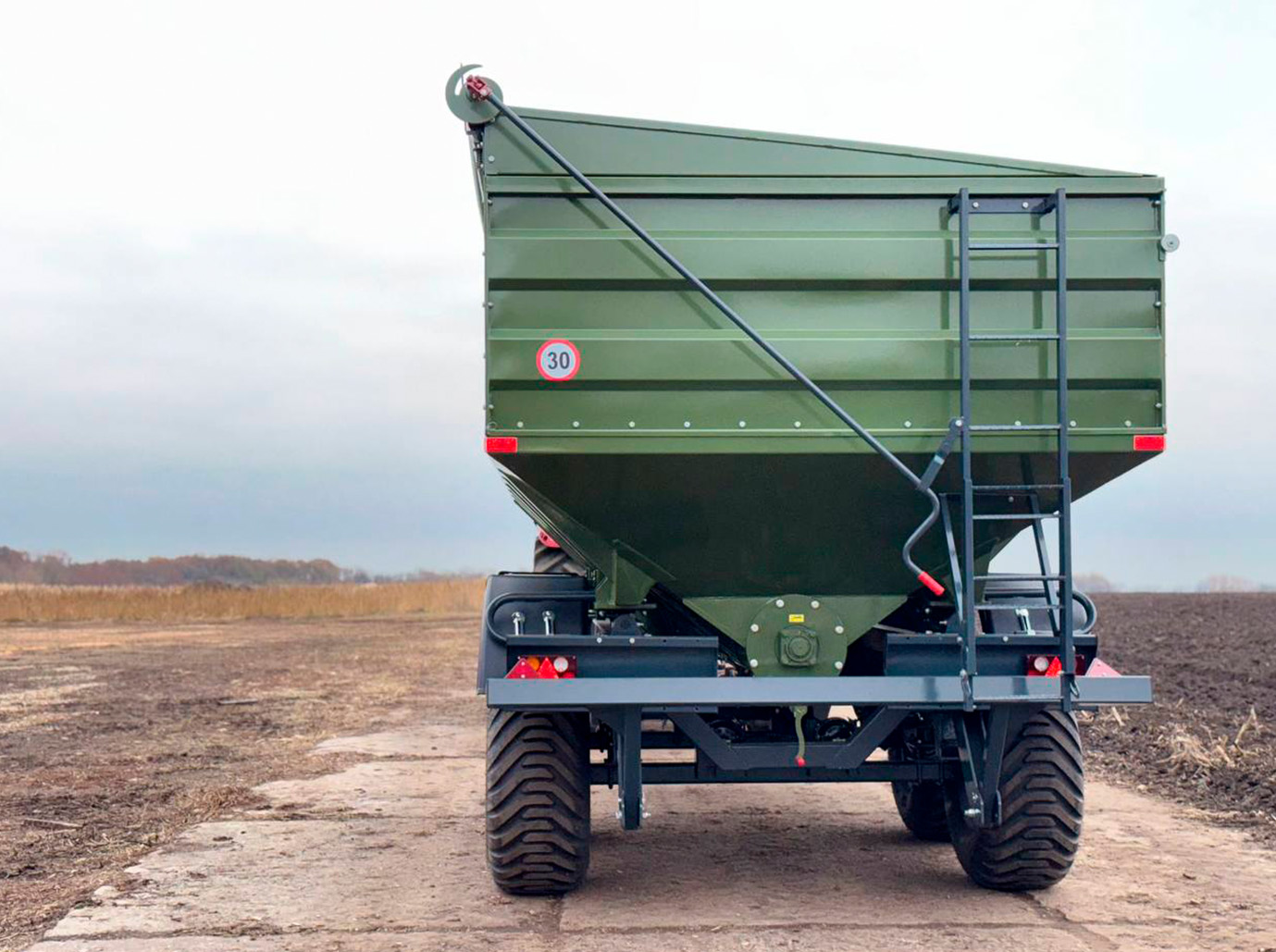

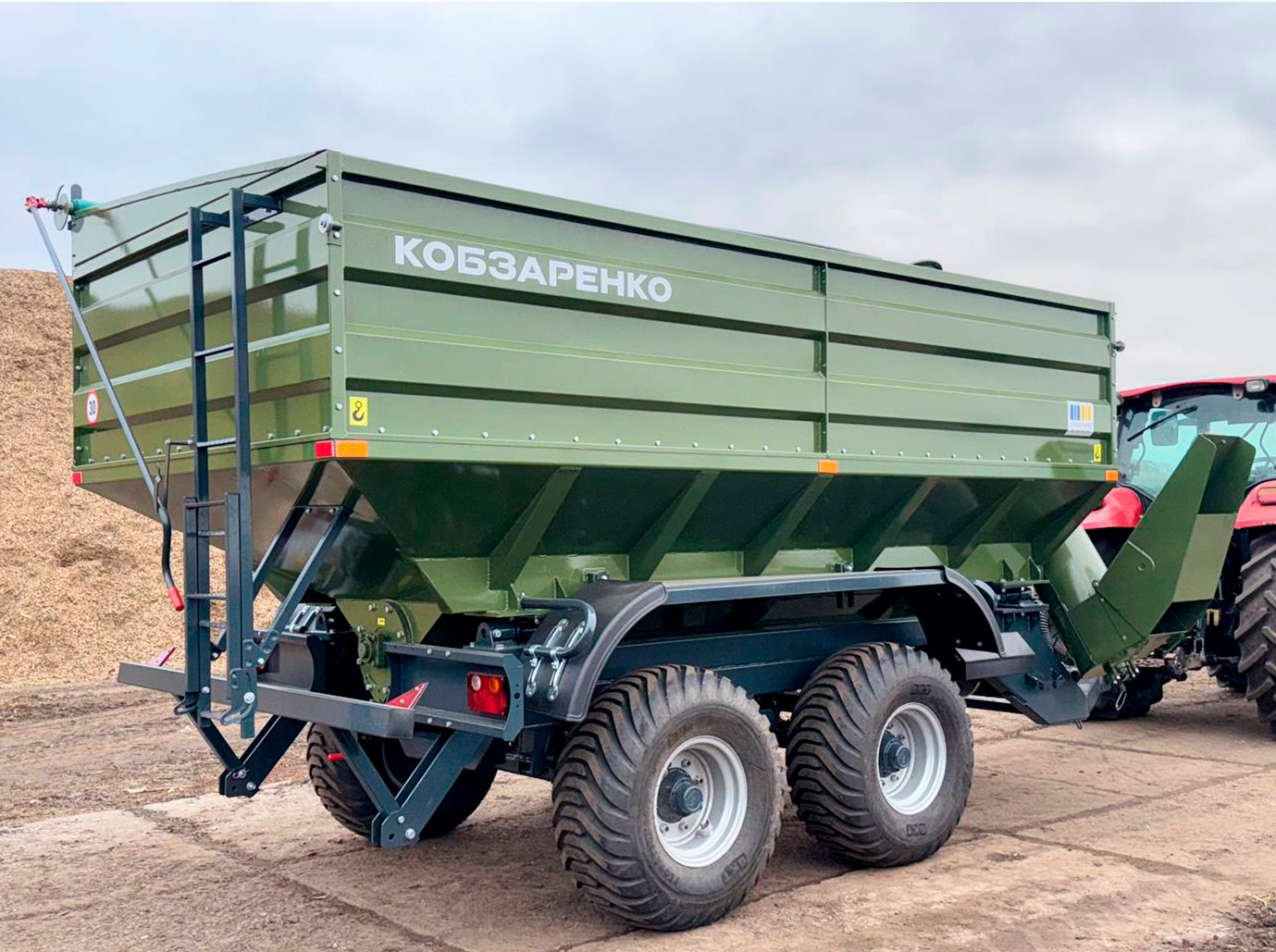

- Leiter für Wartungsarbeiten
- Horizontaler Schneckenreinigungsmechanismus
- Zapfwelle mit Sicherheitskupplung (Trimmschraube)
- Markisenanlage (Basis für die Ukraine)
- Hydraulisch verstellbares Schneckendach (Standard für die Ukraine)
Gesamtabmessungen des Gehäuses LxBxH – 5 015 x 2 480 x 2 890 mm,
Gesamtgewicht (Homologation) 20500 (21000) kg,
Nutzlast (Homologation) 14900 (15400) kg.
Der Bunker wird verwendet für:
– Entnahme von Getreide aus dem Mähdrescher und Übergabe an Maschinen;
– Beladen von Sämaschinen;
– Beladen von BigBag.
Verwendung des Vorratsbehälters während der Ernte.
Während der Ernte wird dieser Traktoranhänger als Vorratsbehälter verwendet. Er nimmt das Getreide vom Mähdrescher und lädt es auf Lastwagen oder andere Fahrzeuge um. Der Einsatz des PBN-20 ermöglicht es, den Fuhrpark zu reduzieren und dessen Ausfallzeiten sowie die Ausfallzeiten des Mähdreschers zu verringern. Die Effizienz des Einsatzes des PBN-20 steigt bei großen Entfernungen zwischen dem Feld und dem Strom (Elevator). Ein weiterer Vorteil eines Umlade-Sattelanhängers gegenüber einem Auto ist, dass der Traktor auf nassen Feldern eine größere Geländegängigkeit hat.
Der Einsatz eines Traktor-Sattelanhängers während der Aussaatsaison.
Jede Breitschlitzsämaschine hat eine eigene Ladeschnecke, aber wegen der geringen Produktivität dieser Schnecke steht sie 30-40 Minuten unter der Ladung, und bei der Aussaat herrscht immer Hochbetrieb, jede Minute ist Gold wert.
„Kobzarenko Plant bietet einen PBN-20 Nachfüllbehälter an, der die Ausfallzeiten der Sämaschine reduziert. Seine Kapazität beträgt 3 Tonnen pro Minute. Das Beladen einer solchen PBN-20 Sämaschine dauert nicht länger als fünf Minuten. Durch den Einsatz eines Sattelanhängers sparen Sie bei jeder Betankung der Sämaschine bis zu 20-30 Minuten.
Verwendung eines Umlade-Sattelaufliegers für die Verladung von Mineraldünger.
Mit einer Kapazität von 3 Tonnen pro Minute kann der PBN-20-Behälter jeden Düngerstreuer schnell beladen. Nehmen wir zum Beispiel einen 12-Tonnen-Düngerstreuer MVU-12, so braucht der Sattelauflieger nicht mehr als 6-7 Minuten, um ihn zu beladen, vorausgesetzt, der Dünger ist gut fließend und nicht verklumpt. Dieser Sattelauflieger wird abgestandenen, steinigen Dünger nicht überladen. Nachdem Sie den PBN-20 zum Laden von Düngemitteln verwendet haben, muss der Auflieger gründlich von Mineraldüngerresten gereinigt werden, um seine Lebensdauer zu verlängern. Es ist strengstens verboten, Mineraldünger darin zu lagern, der bei Feuchtigkeit mit Metall reagiert und dieses korrodiert.
Vorteile:
- Steigerung der Mähdreschervermahlung um 30% – der Mähdrescher hält nicht an und entlädt das Getreide während der Fahrt;
- Arbeit auf einem nassen Feld;
- Geringere Ausfallzeiten der Sämaschine unter Last (30 % höhere Produktivität der Sämaschine pro Schicht);
- Wiegen von Getreide auf dem Feld mit Ausstellung einer Quittung oder Übertragung der Daten über GPS an den Computer des Bedieners.
